Paso 1: Obtener los elementos

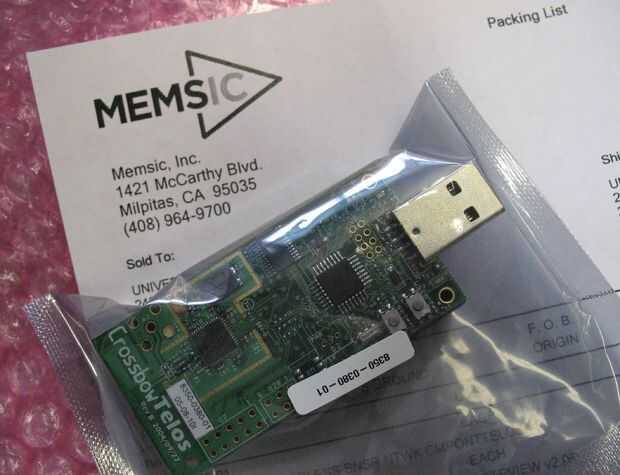

Obtener un nodo de sensor inalámbrico TelosB ballesta--o un Moteiv Tmote Sky. MEMSIC ahora (julio de 2010) distribuye las tablas de ballesta TelosB de código abierto que es bueno, ballesta y Moteiv ya no.

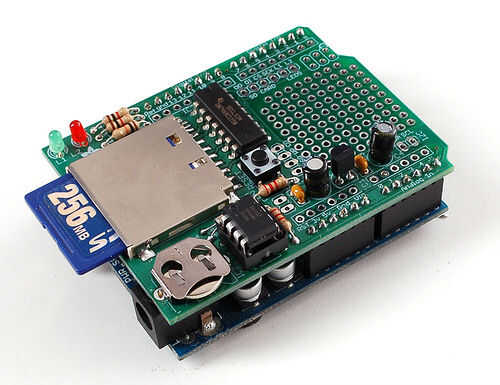

Obtener un escudo de Datalogger (Adafruit) - en la segunda foto de abajo se une a un Arduino pero sólo obtendrá el escudo. Comprar una SD de 1-2 GB-tarjeta o una tarjeta micro-SD con adaptador.
http://www.Adafruit.com/index.php?main_page=product_info&cPath=17_21&products_id=243

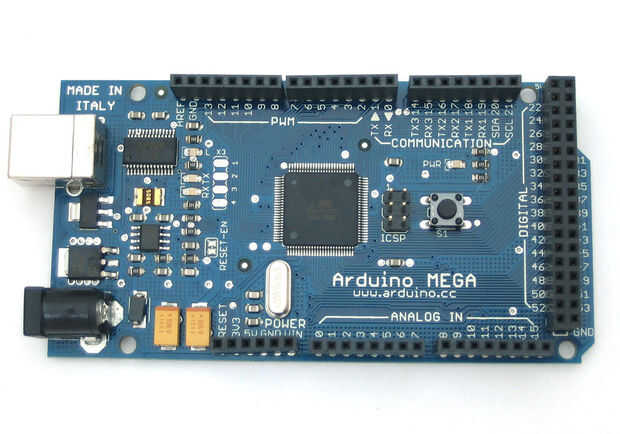

Haz un Arduino Mega
http://www.Adafruit.com/index.php?main_page=product_info&cPath=17&products_id=191
Conseguir una carcasa resistente al agua: se utilizó Pelican 1450 y consiguió una lata pequeña de desecante de sílica para poner dentro.
Haz una gran batería de 6-12 voltios. Un ácido de plomo sellada recargable o batería Marina de ciclo profundo es buena. Vida de estimación: el datalogger utiliza a más de 100 mA a 6V. Una batería de 6V 50 Ah es bueno pero es de una batería de 6V de 50Ah 26 libras.
http://www.batterymart.com/p-optima-6V-red-Top-Battery.html
parte número OPT-850/6, puede ser utilizado en cualquier orientación y cargado con un 6V "licitación de batería"
Esta batería debe pasados 500 horas (casi 3 semanas), más si se escribe cuidadosamente tu programa para apagar los LEDs de estado y escribir en la tarjeta SD sólo ocasionalmente. Una batería de 12V también podría usarse con el Arduino Mega. Lo que realmente sucede cuando empieza a salir es que su datalogger y gira mucho, probablemente ciclismo con la temperatura exterior. Esperemos que recopiló muchos datos hasta entonces.
Utilizamos las abrazaderas de manguera para conectar a un conector de alimentación a los dos terminales de la batería grande. El conector de alimentación de 2,1 mm para el Arduino Mega vino de un adaptador de pared. Centro es positivo y fuera es negativo.
También puede Agregar una antena externa en el TelosB para una mejor recepción. Son piezas compatibles disponibles en DigiKey
Conector SMA ACX1233-ND, cable de 30cm 602-1066-ND y antena A24-HASM-450-ND. Mientras que en DigiKey recoger cable calibre 30, zócalos, cables de puente y un cable con un jack de 2,1 mm o un barato adaptador de CA para la recolección de la toma de corriente.
