Construir un datalogger para la red inalámbrica de sensores (4 / 9 paso)

Paso 4: Opcional: Añadir una antena externa a lo TelosB

Los TelosB será capaz de recoger señales usando su antena de circuito impreso predeterminado incluso dentro de la maleta cerrada, pero la gama es limitada a menos de 100 pies, tal vez incluso de 30 pies. Por lo que se podría añadir un conector de antena SMA externo (consulte la lista de la compra).

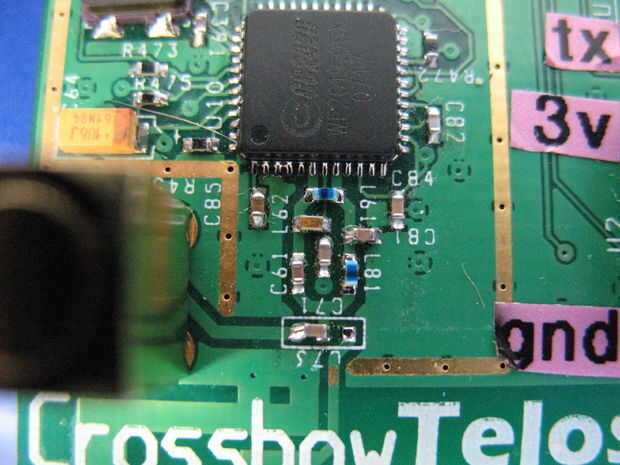

Para utilizar una antena externa, tienes que mover un pequeño condensador en la placa TelosB. La segunda imagen muestra una placa sin modificar y la tercera imagen muestra el condensador movido. Se pueden hacer usando un soldador normal y calefacción para arriba de ambos lados del capacitor, luego agarrar con pinzas. Es más fácil de hacer usando una herramienta de aire caliente.

Luego de la soldadura de un conector SMA al pin cinco a través de la huella de agujero. Un 4-pulgadas, 2,4 GHz antena se puede poner directamente allí o conectado por un cable flexible.
