Construir un datalogger para la red inalámbrica de sensores (7 / 9 paso)

Paso 7: Hacer más fuerte uniendo los tableros a algo

Agregar acrílico con orificios perforados y espaciadores de nylon para hacer un montaje robusto. No quiero los cables que tiró en. Dejar acceso a los enchufes de alimentación o USB, reajuste botones y conseguir la tarjeta SD y la antena hacia fuera.

Cuando coloque lo TelosB en el acrílico, ten cuidado no cortocircuitar las piezas en el tablero con el metal tornillo o la tuerca! Hay una resistencia que se encuentra muy cerca de un agujero cerca del puerto USB de la TelosB, y si entra en contacto con el tornillo, se calentará. Un tornillo de 0-80 que tenía una tapa lo suficientemente pequeña como para no hacerlo, pero los estilos del casquillo varían así que ten cuidado.

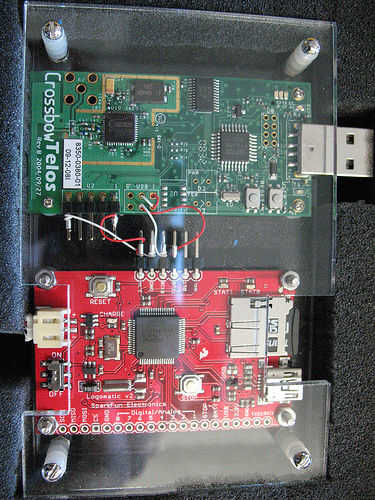

Otro ejemplo con el mismo acrílico de 1/8 de pulgada se muestra a continuación (rojo Sparkfun Logomatic tablero conectado a un TelosB diferentes.) Procesador y titular de la tarjeta SD el Logomatic están al mismo nivel, por lo que su construcción era más simple que la Mega + escudo + TelosB.
