Construir un dispositivo Android o Linux Portable para ser orgulloso de. (2 / 8 paso)

Paso 2: Hacer un presupuesto; Reunir los materiales

Es importante establecer un presupuesto para usted mismo al hacer un proyecto de electrónica (especialmente un proyecto de electrónica), porque si no, es fácil dejarse llevar con pequeños extras que usted realmente no necesita.

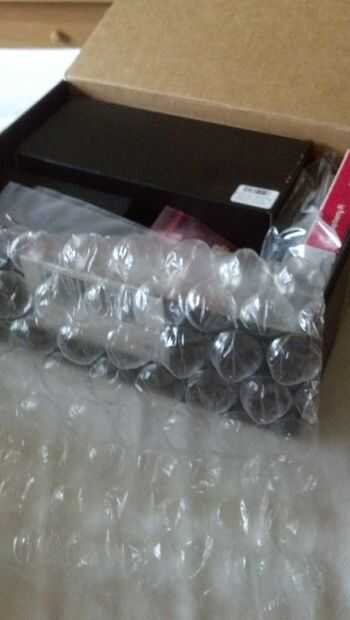

He comprado la mayoría de mis artículos de Adafruit http://www.adafruit.com/

Y me puse un poco llevar.

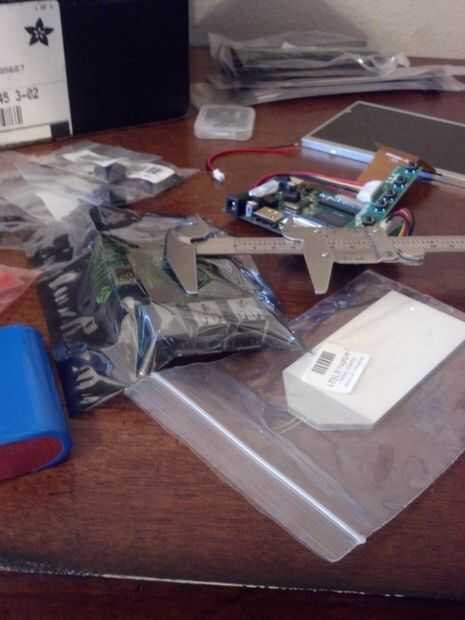

Una lista de elementos procuran una u otra forma: (artículos debajo del tablero fueron donados o salvados) ((artículos marcados con un "*" se encontraron en Adafruit))

1. * Batería (¡ muchas!)
2. * Step-up (3.7V a 5V 1A +)
3. * LiPo cargador (con líneas de carga y batería!)
4. * Frambuesa Pi B +
5. Conector HDMI más pequeña que pude encontrar (encontré esto en el sitio web de Best Buy)
6. * HDMI (800 x 480) pantalla (más tarde tuve problemas con la pantalla primera que compré, tuve que comprar otro)
7. * Tablero de conductor del LCD con bajo voltaje (LVDS) ((importante para la canalización de la señal a través de la bisagra!) de señalización diferencial
8. 20 pines LVDS para 50 TTL convertidor tablón (encontrado esto en Ebay, por lo que llamé en esta línea)
9. * Luz de fondo
10. * Botones
11. * Una protoboard para la placa de circuito principal
12. * Un desglose para la frambuesa Pi B +
13. * Palancas de mando
14. * Pies de goma
15. * Encogible

-------------------------------------------------------------------------------------------

1. Resistencias (10K ohm)
2. Aluminio 6061, polietileno de alta densidad (y un CNC!)
3. Impresora 3D y suministros (gracias amigo!)

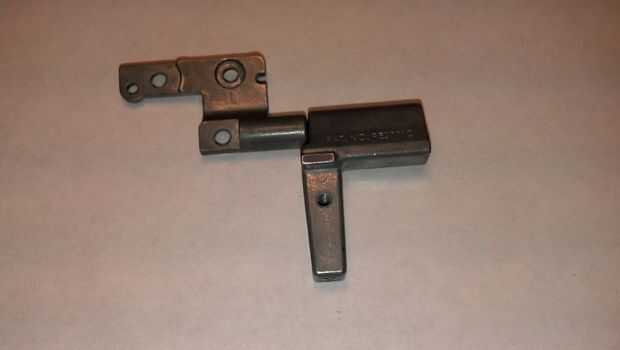

4. Una bisagra de un viejo portátil (una laptop de Dell) ((se ve bastante común))

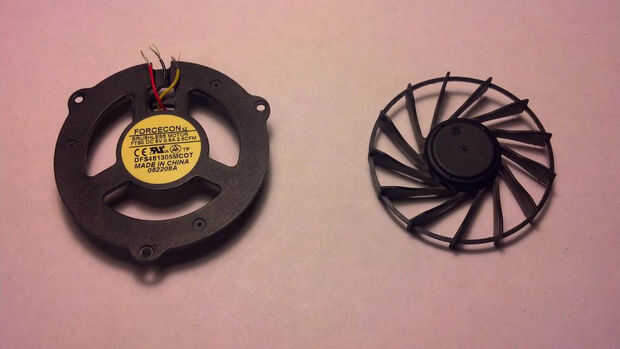

5. Un pequeño ventilador del conjunto refrigerador CPU de otro viejo portátil (una laptop Compaq)

-------------------------------------------------------------------------------------------

Usted también necesitará las siguientes herramientas y suministros:

1. Un soldador (y soldadura)
2. mecha de soldadura y un lechón de la soldadura para equivocaciones (¡ tenía un montón!)
3. Crimpadoras y pelacables
4. Un multímetro digital

Su también útil tener algunos calibradores digitales, como veremos más adelante.
