Paso 7: Comienza a montar la carcasa!
Una vez que tengas tu diseño terminado, es hora de poner en el mundo real!

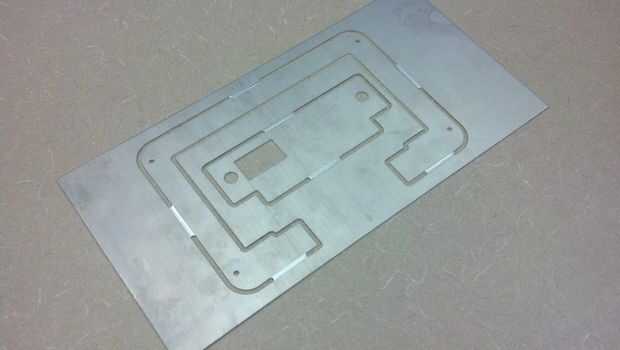

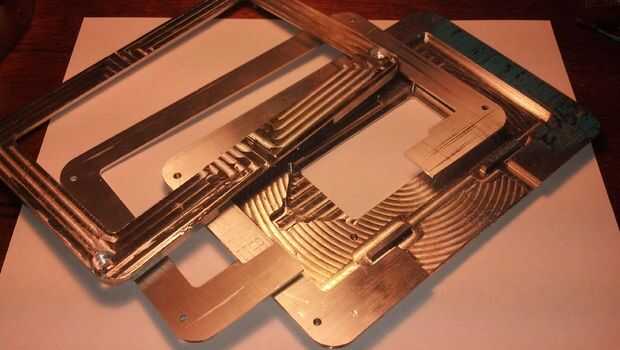

- Para las partes metálicas yo primero exportan un dibujo con toda la geometría del modelo de Inventor 2015 a un formato DXF, importen Mastercam X 7 para trayectoria de herramienta, utilizando el modelo de Inventor que una guía de profundidad, luego exportan el G-code a nuestro software del CNC MasterXU.

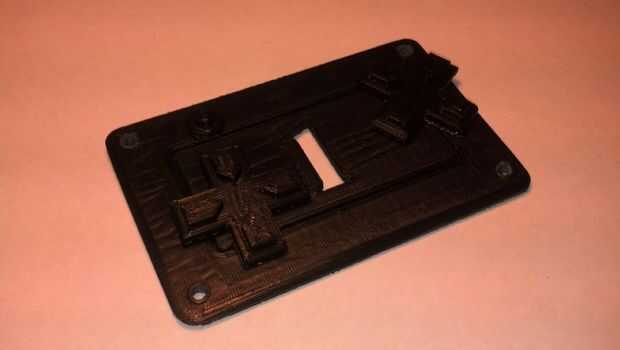

- 3-d piezas impresas exportan el .ipt Inventor a un formato STL (Asegúrese de que está en las mismas unidades que utiliza para dibujar en la configuración de exportación!) primero importados "Cubo software", luego en un "archivo de impresión 3-d" que podría ser leído por la impresora.
- Para el HDPE ruteado a exportar un dibujo con toda la geometría del modelo de Inventor a un formato DXF, la importación que en 3 coleccionables para trayectoria de herramienta, utilizando el modelo de Inventor como de profundidad, una vez más, luego exportar el archivo de la herramienta formato de Shopbot, listo para el enrutamiento.
Si usted tiene un gran suficiente impresora 3-d, podría 3D imprimir todo el proyecto, o si no tienes una impresora bastante grande como yo, encontrará otra manera de encajonar su proyecto (ser creativo).

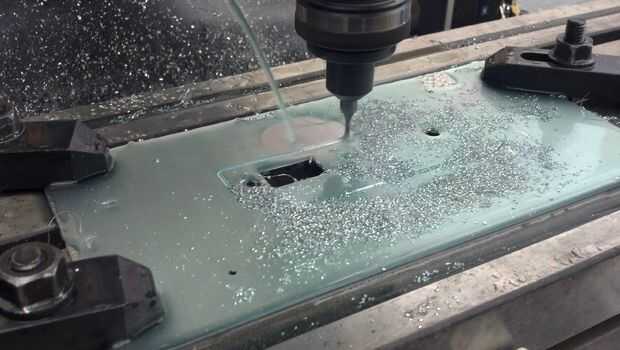

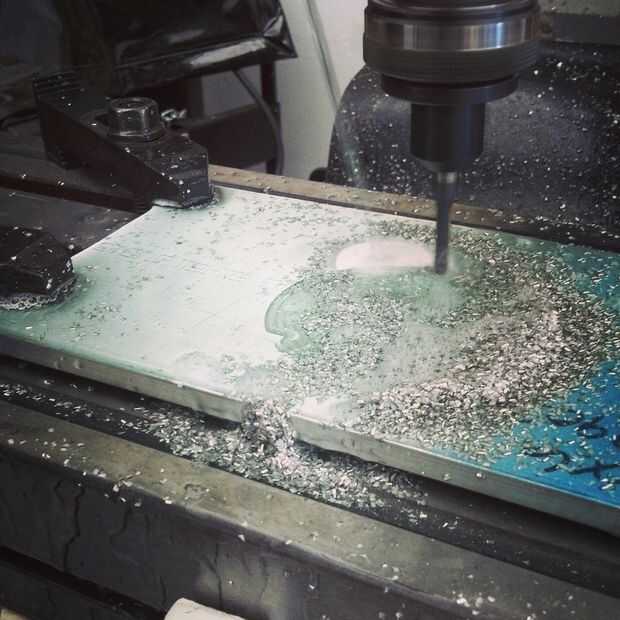

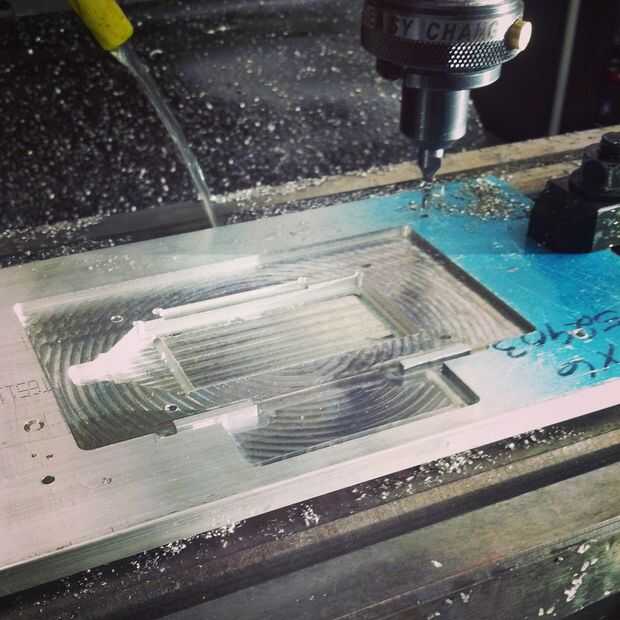

Debido a la falta de tiempo y porque soy un maquinista bien, elegí la ruta del CNC.
MasterCAM X 7, maestro XU y el CNC son propiedad de mi escuela secundaria, y estoy agradecido de que me dejan usar los equipos y materiales para fines no académicos.
