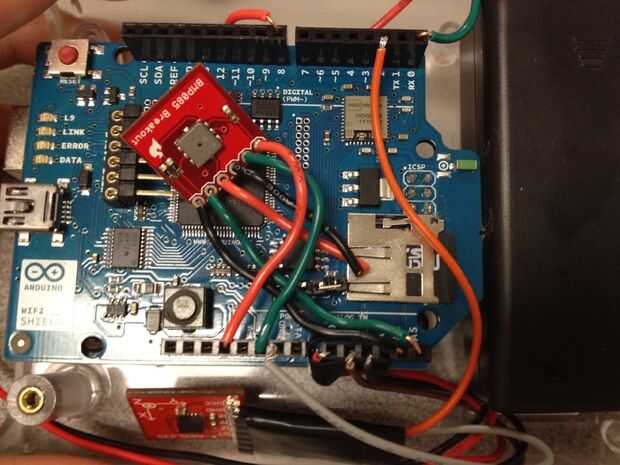

Paso 10: Conectar el termómetro
VCC a los 3.3V pin
Tierra a la tierra justo debajo de los 5V
SCA a analógico 4
SCL a analógica 5
No utilizaremos las dos conexiones del centro para este proyecto.
Tenga en cuenta que cortar los cables para minimizar el exceso de cableado nuevo pero necesitamos suficiente cable para colocar el termómetro en la cima y en el centro del escudo.
El objetivo es permitir el termómetro a sentarse detrás el agujero cuadrado que se encuentra en el centro del escudo. Este agujero está aquí para permitir que las cosas entrar en / salir de la cáscara. La cáscara tiene una puerta que se puede utilizar para cerrar el agujero pero se deja abierta para permitir el termómetro medir el aire fuera de la cáscara, de lo contrario nos podríamos proteger el termómetro de poder medir con precisión la temperatura ambiente. Queremos asegurarnos cuando ponemos la mitad superior de la carcasa de este aparato, que el termómetro se encuentra dentro de ese espacio abierto.
