Construir un dispositivo que los clips para el cinturón y pistas cuánto tiempo pasas dentro y fuera de (15 / 18 paso)

Paso 15: Alambre hasta el botón

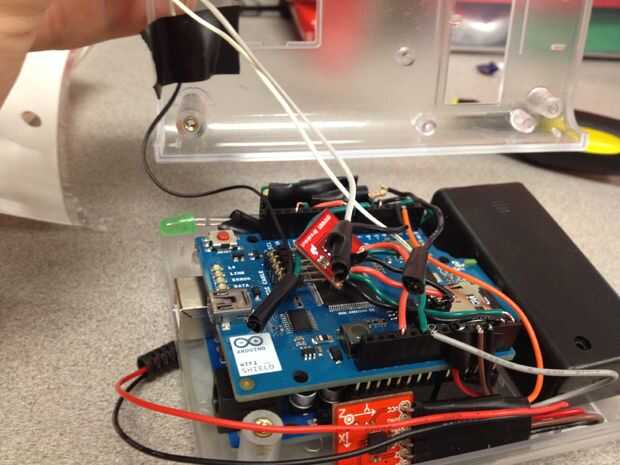

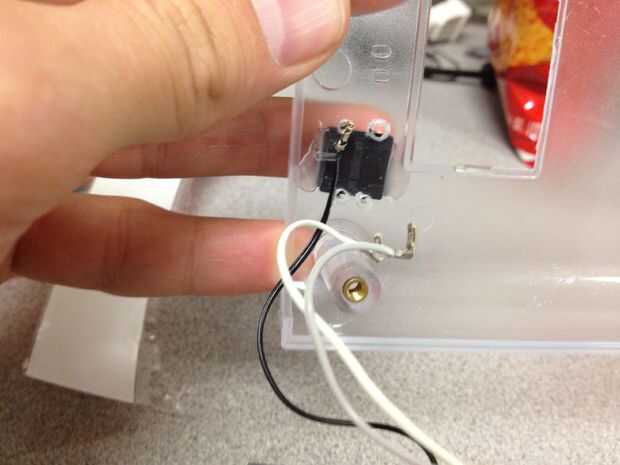

Utilizando los mismos tipos de cables utiliza para conectar el acelerómetro conectará el botón Arduino.  Nuevo corte de los extremos macho y tira de los cables de longitudes apropiadas.  Los extremos hembra se conectarán al botón a través de la parte posterior del escudo como se muestra en la imagen.  Se conectan tres cables (como se señaló anteriormente en el ejemplo de cableado) según sea necesario para su uso.  Los cables que he usado eran demasiado cortos para permitir una fácil dejar la cáscara abierta.  Así amplié los cables de soldadura para los cables más largos y envolver las conexiones con cinta aislante para evitar otra vez cualquier cortos.  En este momento puedo abrir el shell con los cables para los botones de ser demasiado corto.

Reiterando las conexiones tenemos:

Un terreno común
Una conexión de 5 digital (la señal de lectura)
Una conexión de 3 digital (que acciona el botón.  Este es el poder que cambiará a través del botón)
