Paso 6: Prepare el acelerómetro
![]()
![]()

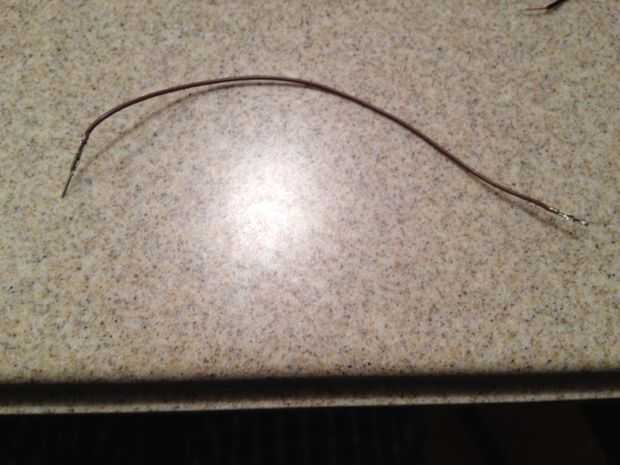

Ahora que el acelerómetro es plug and play listo prepararemos el cableado para permitir dicha conexión. Vamos a utilizar los cables que tienen conexiones hembra en un extremo y macho lleva en el otro extremo. Los extremos masculinos tienden a romperse si doblado demasiado así que a cortar los extremos macho y tira de los cables, dejando aproximadamente 2" de cable libre en cada uno. A recortar cada uno según sea necesario más adelante como nos conectamos a la ONU. En el lado femenino, te envuelvo cada otro extremo en cinta eléctrica para eliminar cualquier cortocircuitos que pueden ocurrir si el toque uno con el otro que conecto a los cables.
Nos entonces Conecte cada extremo los cables del acelerómetro en un patrón alterno como se muestra en la imagen. Concluiremos la conexión por envolver las conexiones en cinta aislante.
Nuestro esquema de conexión será la siguiente:
VCC - 3.3V SOLAMENTE! No freír el dispositivo :)
GND - Masa común. Esto colocamos en el conector de tierra justo debajo de los 5V (usaremos el otro terreno para el barómetro más adelante)
X - analógico 0
Y - analógico 1
Z - analógico 2
