Paso 8: Conecte el acelerómetro
![]()
![]()

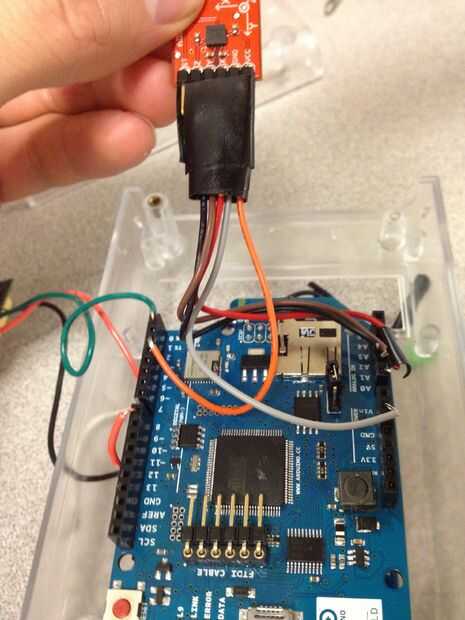

Ahora conectaremos el acelerómetro a la ONU. Como sólo tenemos un 3,3 v conexión tire el cable de alimentación a través de la ONU para reducir la cantidad de soldadura requerida. Digital 2 se potencia el acelerómetro. El suelo irá a la tierra 2 º por debajo de los pines de 5V. Los cables de X, Y y Z que todos van a los pines analógicos 0, 1 y 2.

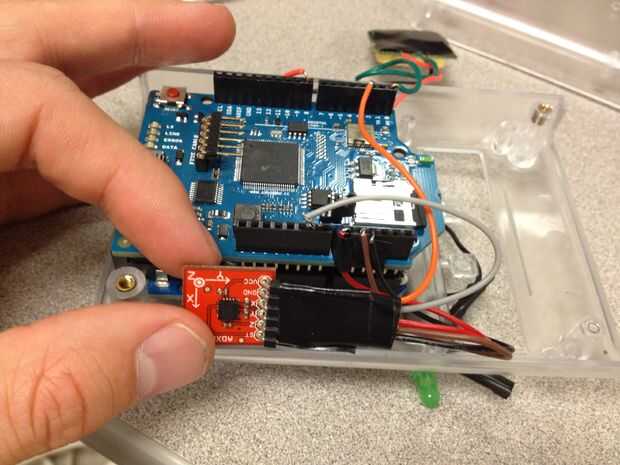

Luego pasamos el acelerómetro que nos podemos poner a lo largo del ONU/escudo en el lado de los pines analógicos. Si los cables son demasiado largos, podemos recortar hacia abajo y volver a tira como para evitar mucho cableado sobrante dentro de la caja.
