Paso 2: Imprimir las tarjetas de circuitos
El número de conexiones en este proyecto (72 para la muestra solo) hace esta cableado a mano en un protoboard o breadboard inviable para todos pero el más masoquista.
Tienes que conseguir tus circuitos impresos.
Hay una serie de opciones para hacer esto.
Haga sus los propios.
Si desea imprimir las tarjetas usted mismo hay un montón de guías disponibles en instructables y otros lugares. Las tablas son bastante apretadas ya que quería hacerlos tan pequeños como sea posible sin usar componentes de montaje superficial. Por lo tanto, si imprime su propio probablemente querrías hacer tus propios diseños desde el esquema, cosas del espacio fuera un poco. Dado que ya no están pagando por la pulgada, puede hacer que las tablas un poco más grande. También haría algunas de las huellas más grandes. El archivo adjunto "munchkin-contador-eagle.zip" tiene el esquema (y diseños de tablero) en formato de cad eagle. Una vez más, hay una gran cantidad de información acerca de cómo utilizar a cad eagle para ver y modificar esquemas y tablas. Este artículo tiene excelentes consejos sobre hacer amigable su tablero DIY.
Tienen impreso.
Para tenerlos impresos comercialmente, usted necesitará presentar las tablas para una casa de tabla mediante un archivo de gerber. Se trata de un archivo zip que contiene los archivos que describen cada una de las capas que componen la placa de circuito impreso. Los dos zip adjunto a este paso con "gerber" en sus nombres son las versiones que hice especificaciones de sparkfun que para el servicio de BatchPCB. Cuidado, no se ha probado el fichero de placa Motherboard, Tarjeta madre, ya que corrigió un defecto menor después imprimí mina.
Diferentes fabricantes pueden tener diferentes requisitos sobre este archivo y puede crear el archivo de gerber a sus especificaciones. Este otro artículo de instructables describe el proceso de crear un archivo de gerber de un águila esquemático.
Tener tablas individuales impresas ha sido una proposición costosa en el pasado. Esto es porque se fijan los costos asociados con la creación de una junta y mínimo tamaño. Como resultado, cuesta tanto para imprimir un tablero cuadrado de 1 pulgada como se hace para imprimir 160 pulgadas cuadradas. Tableros de una sola vez a menudo van de $50 y hasta.
Afortunadamente, una serie de servicios ha sido surgiendo para permitir sus órdenes junto con otras personas y solo paga por el porcentaje del total de la orden. El comercio fuera de tiempo (hay que esperar a que un panel de llenado para arriba) costo, pero estos servicios están consiguiendo populares que la vuelta es a menudo días o semanas en lugar de meses.
Aquí son algunos que conozco:
BatchPCB

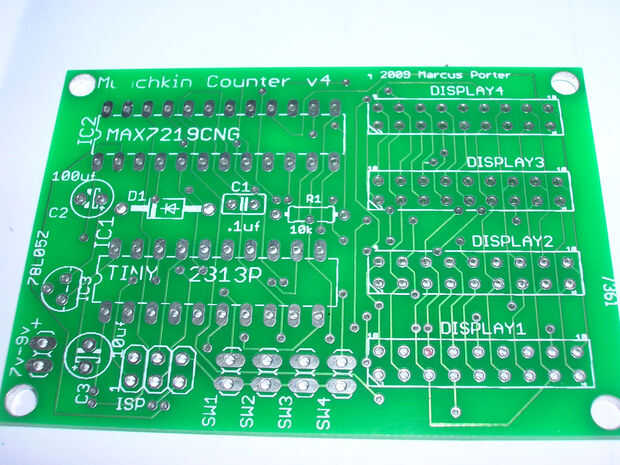

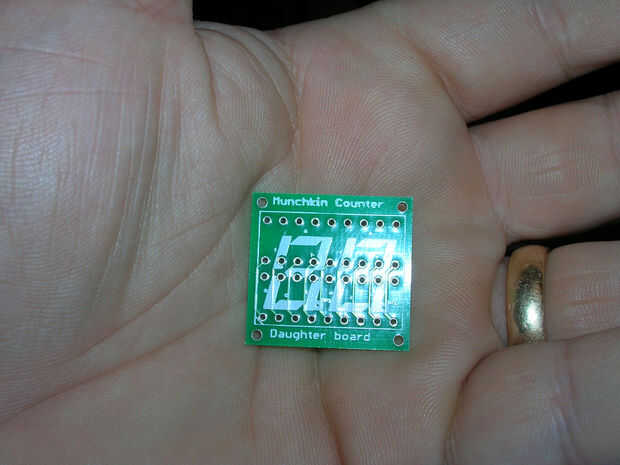

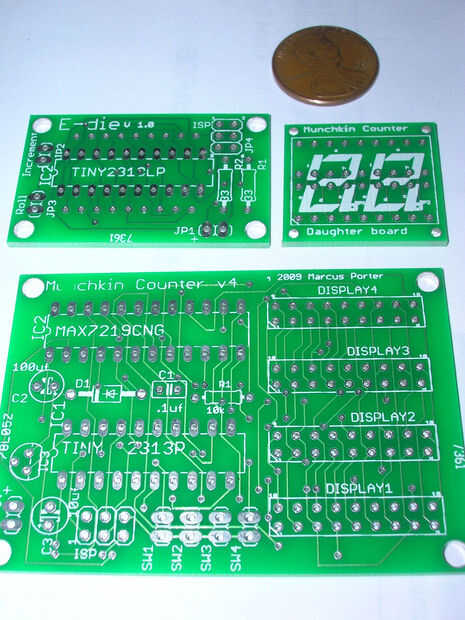

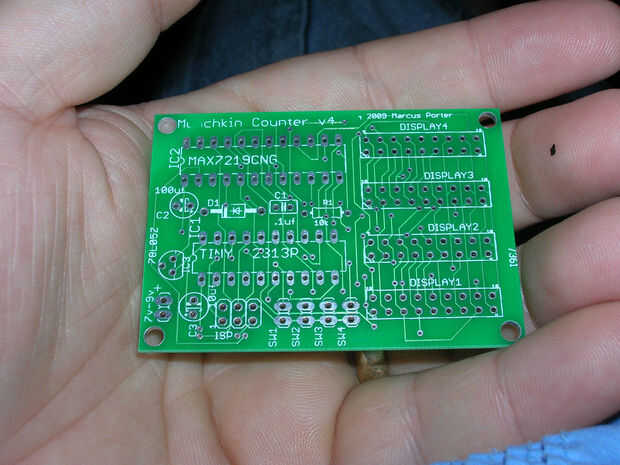

BatchPCB es un servicio de sparkfun los automatiza completamente el proceso. Usted puede cargar un archivo de gerber y la página web validar para usted, le dará una cotización y le permiten poner su diseño en un carrito de compras para comprar cuando quieras. Y entonces espera hasta que tengan suficientes pedidos para llenar para arriba un panel, se envía a china y luego vuelve. Fue cerca de 4 semanas cuando ordenó estas placas. Cobran $2,50 por pulgada cuadrada, redondeada y una tasa de tramitación de $10. Acerca de 38 $ y para 4 tarjetas de la hija y una placa base más gastos de envío (se trataba de $5,50 para mí). Usted puede pedir la Tarjeta madre original en http://www.batchpcb.com/index.php/Products/19537 (completar con el error que se muestra cómo fijar en el paso 4) o no probado fix en http://www.batchpcb.com/index.php/Products/69169. Las tablas de la hija (que trabajó la primera vez) puede solicitarse a http://www.batchpcb.com/index.php/Products/19190.
Esta opción es la más sencilla si no quieres ser molestado con formato de archivos gerber usted mismo. Descargo de responsabilidad: hago un par de dólares si usted compra de los enlaces.
DorkbotPDX
DorkbotPDX es un colectivo de hacker de portland que tiene un lote agrupación servicio con precios atractivo sencillos. $5 por pulgada cuadrada, sin cuota de instalación y envío gratuito. Haz tres copias de la Junta por ese precio. Así que tendrías que conseguir tres copias de la tarjeta madre (dos posavasos libres) por unos $23 más otros $10 por dos órdenes (6 placas, 2 más de lo que necesitan) de la daughterboard. Lo mejor de todo, son un bonito morado que parece un color muy munchkiny para las placas. $33 con envío gratuito (Estados Unidos), esta es una buena oferta y te desenvuelves extras para practicar si usted comete un error.
Esta es su opción más barata (de los de la lista) para un solo juego de tablas, incluso si tienes extras sobrantes.
O, podría ordenar tres sistemas enteros ($23 para 3 placas y $20 para placas secundarias de 4 X 3) y dos para sus amigos y familiares. Eso es sólo $14,33 por conjunto morado!
Piden que utilice su cam cuando envío archivos gerber, por lo que necesitarás crear nuevos archivos gerber para ellos, pero parecen ser de gran ayuda si tienes problemas de unir a la Junta. Las juntas se realizan en los Estados Unidos, que ayuda probablemente a tiempo.
Seeedstudio y Iteadstudio
Seeedstudio y Iteadstudio cuentan con servicios de prototipado de ultra bajo costo. Cobran una tasa fija de $10 para cualquier cosa hasta 5 x 5 cm o $25 por cualquier cosa hasta 10x10cm. Pero 10 copias de cada uno! La placa base es de 2,55 pulgadas de ancho, que es un poco demasiado grande para la opción de 5 centímetros, pero las juntas hija caben en ese tamaño. Por lo que puede pasar $35 para lo suficiente como para hacer dos juegos $17,50 (dos placas base, 8 posavasos, placas 8 secundarias y 2 posavasos mini) o gastar $65 y lo suficiente para todo de 10 juegos en $6,50 *. Una salvedad importante, sólo garantiza (y probar) la mitad de los tableros. 5 de cada 10 de cada conjunto no tienen ninguna garantía de defectos. Eso significa que tu pedido de $65 solo podría funcionar hacia fuera a 5 sets realizables, que pone el precio hacia atrás hasta el rango de $13, y estas tablas no son de color púrpuras.
Tienen cam personalizado y reglas de diseño que se puede utilizar para crear los archivos gerber.
Envío comienza alrededor $3
* lástima que cada uno necesitaría $38 vale la pena de la electrónica para ir con ella.
Una vez que las tablas, estás listo para comenzar a soldar.
