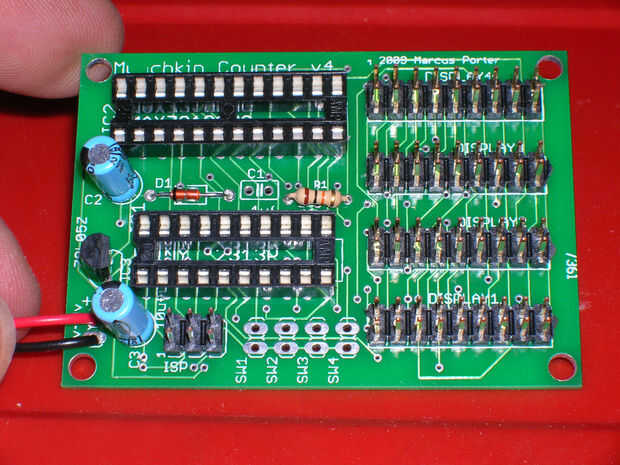

Paso 3: Rellenar la placa base
Si nunca han soldado antes, darte un par de horas y tomarse un descanso cuando sea necesario.
- La soldadura de las dos tomas. Asegúrese de que la muesca de cada toma se alinee con la muesca de la serigrafía. Siempre cada uno de los pasadores de doblar en las esquinas para sujetarlo cuando la Junta se volcó a la soldadura. Soldar los 4 pernos en cada toma y luego golpeó el 38 pines.
- La soldadura en los condensadores C2 y C3. Asegúrese de que el + del condensador líneas con el + en la serigrafía. Los valores están marcados en el tablero, pero asegúrese de que C2 es el capacitor de 100uF y C3 es el condensador de 10uF. Estos dos capacitores son utilizados por el regulador de tensión. Cortar las puntas que sobresalen de los condensadores en la parte posterior de la Junta.
- La soldadura en el regulador de voltaje, utilizando la serigrafía como una guía para la orientación. Se enfrentará a la parte plana lejos del borde.
- La soldadura en la tapa de la batería de 9 voltios. Rojo va en el lado más cercano del regulador de voltaje. Tenga en cuenta que usted va ser desoldadura esto más adelante para agregar el interruptor de encendido. Si ya sabe cuánto deben ser los cables, puede conectar el interruptor que se describe en la página 11 ahora y ahorrar un paso.
- La soldadura del diodo en el punto D1 marcado. La línea negra en el diodo debe ir del lado de la línea en la pantalla de seda. Cortar los cables que sobresalen del diodo.
- Ahora sería un buen momento para tomar un descanso y probar el circuito de tensión. Conecte una batería de 9 voltios y utilice el multímetro para medir el voltaje entre el pin 2 y pin 6 en el lugar donde irá la cabecera del ISP. Usted debe ver a 5 voltios. También podrá ver 5 voltios entre 20 y 10 (arriba a la derecha y abajo a la izquierda) del zócalo de 20 pines. Si no, volver atrás y comprobar todas las conexiones.
- La soldadura en la resistencia. No importa la orientación. Recortar las puntas que sobresalen la parte de atrás de la Junta.
- La soldadura del condensador de cerámica de.01 uF en el punto etiquetado C1. A diferencia de los otros dos condensadores, no importa la orientación.
- La soldadura de la cabecera de 2 X 6 pin en el punto marcado "PSI". Esto se utiliza para programar el chip más adelante.
- La soldadura en las 4 tiras de 2 X 9 cabeceras a los puntos con la etiqueta "Mostrar 1-4", ajustándolos del palillo más largo primero si no lo has hecho ya. Puesto que no puede doblar las patas de estos encabezados puede ser un poco complicado para el inicio. Para cada uno, mantienen en su lugar en el centro de la fila con el dedo o conseguir alguien para mantenerlos en su lugar mientras se suelda dos esquinas opuestas. No se sostienen por los pernos directamente en el otro lado que se suelda, como los pernos pueden conseguir caliente. Después de esto, las cabeceras permanecerá en sus propio y fácilmente puede soldar los otros 16 pines.
- Inserte el ATTiny2313 chip en el zócalo de 20 pines. Asegúrese de que alinee el pin 1 del chip con el pin 1 del zócalo. El chip tiene una muesca en un extremo que se corresponde con la muesca del zócalo. Si pones el enchufe en la derecha, la muesca se alinee también con la muesca impresa en la pantalla de seda. Puede que necesite doblar suavemente las patas hacia adentro en el chip para que se ajuste. Hacer esto poniendo el chip hacia los lados en la tabla presionando hacia abajo para que todos los pernos de la curva hacia adentro a la vez.
- Repetir este proceso para el Max7219 mayor y el zócalo de 24 pines.
* Al menos 294 de ellos!
Hacer otra pausa, sólo has soldado al menos 137 conexiones. Sólo 157 más que después nos tomamos un pequeño desvío en el siguiente paso.
