Paso 3: Lo que se necesita
Un arduino. Cualquier arduino funcionará. Usé un mega porque tiene pines que no están cubiertos por la pantalla LCD que facilita el alambre.
A SainSmart 1602 LCD protector que proporciona una pantalla y un montón de botones para controlar el escáner.
Un controlador de motor paso a paso (Estoy utilizando un controlador fácil) Esto permite que el Arduino controlar el motor paso a paso. Cualquier conductor de pasos debe funcionar porque no estamos pidiendo mucho de él excepto que conduce el paso a paso que es lo que hacen para ganarse la vida después de todo.
Motor de pasos NEMA 17 de A que convierte al tema de la exploración. Con un motor paso a paso más grande (con un controlador apropiado y la alimentación) podría ser este escáner podría ampliar partes de la exploración de ese robot gigante encontrado en el patio de chatarra.
Un IR 950nm llevado que dispara la cámara. Probablemente podría salvar de un viejo televisor remoto si eres el tipo de persona que se encuentra a ese tipo de cosa entretenida.
Algún tipo de fuente de energía para el arduino y paso a paso motor. Una verruga de la pared de 9v funciona bien, una batería de 9v funciona en un apuro pero la batería tiene que ser fresca. Los pasos no funcionarán con alimentación únicamente mediante un puerto USB.

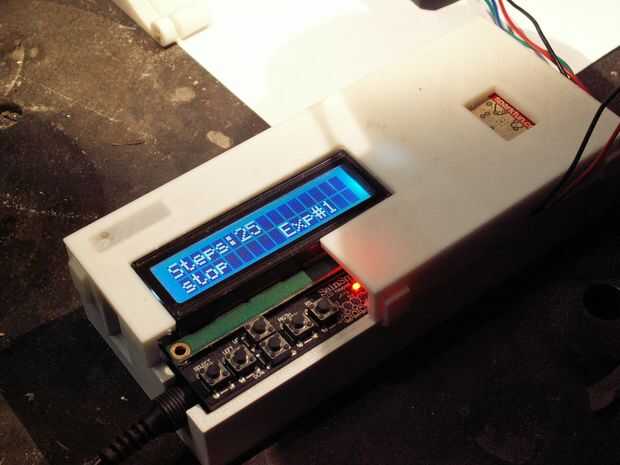

He adjuntado archivos imprimibles 3d para el caso que hice. Es extremadamente elegante y seguro de hacer las rondas de Pinterest debido a su belleza y su estilo innovador. Aunque sería temerario intentar igualar un diseño de este clásico no dude en llegar a su propio homenaje menor,. y quisiera saber si haces porque me encantaría que un caso de aspecto más agradable.
