Paso 5: Software - parte de la computadora

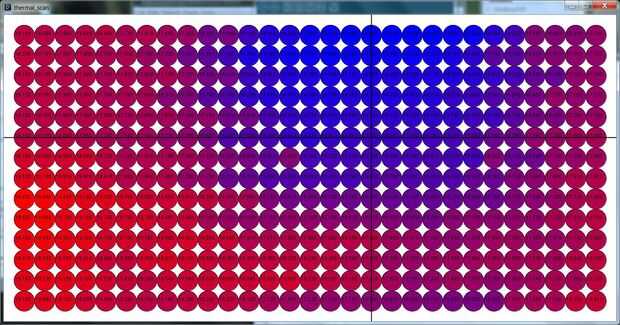

Para lograr un programa simple y rápido usé procesamiento. Está basado en Java y puede funcionar en muchas plataformas, por lo que la compatibilidad es alta. El programa utilizará los parámetros en el setup() para definir un área para escanear. Cada medición se traza una cuadrícula simple y colores en comparación con todas otras células, lo que significa rojo = caliente y azul = frío (relativo por supuesto!).
Hay unos pocos ajustes en el programa que la mayoría de la gente tendrá que hacer:
1. definir la defendiese a escanear (consulte el paso anterior para límites de límite predeterminado para la protección, no emitir algo más allá de eso o programa de th se "cuelgue"). Sugiero en el uso de herramientas de desarrollo de Arduino la consola serial y tipo en algunos de los límites que desea analizar. Si tienes el puntero láser en es fácil de ver donde se explora. Utilice los comandos desde el último paso de esta etapa.
1a. una vez que encuentre los límites, modificar las variables pan_min, pan_max, tilt_min y tilt_max en el setup() para emparejar.
2. establecer cuántos pasos desea medir (como se ve en la línea "size(size*20,size*20); Colls, filas". Esto es algo abierto a la interpretación... mientras que usted puede hacer una cuadrícula de 100 x 100, tomaría para siempre a la exploración. Si lees la información ZyTemp, sabrás que escanea a una velocidad de 1,4 Hz... el programa se establece en leer a 1,2 Hz (t prevenir errores, etc.) por lo que es 1,2 medidas cada segundo. Cualquier más rápido un obtendrás un desenfoque en la "imagen" como el sensor no actualiza eso rápido.
Aquí le damos algunos ejemplos:
Desea medir una pared que es amplia, establecer el intervalo para la bandeja alta entonces la inclinación. Establecer la red decirlo algo en relación con esa área, 25.15. Esto hará que la imagen más ancha y más corta en altura. Si el tamaño de celda es demasiado grande se puede reducir cambiando "int tamaño = 50;" algo así como 40. Es posible que superposiciones de texto para cada celular así que tenga cuidado acerca de eso.
La imagen resultante que se obtendrá en la gui puede ser copiada en un editor (gimp, photoshop,...) y coincidía con una imagen real
