Paso 1: ¿Cómo funciona?
Como R3 es muy alto, Q2 no llevará a cabo y la parte inferior la mitad del circuito no interactuar con la escala RC. la escala RC proporciona desplazamiento de fase de 180 grados y Q1, se conecta como un amplificador de emisor común, le da otro a 180 grados. Juntos, cumplen con la condición de ida y vuelta para oscilación.

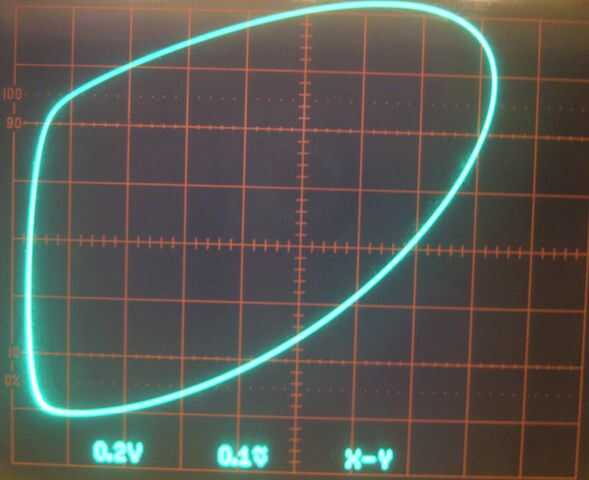

Esto le dará una oscilación regular, como se muestra en la Fig. A (R3 = 60k, Vp = 5V).

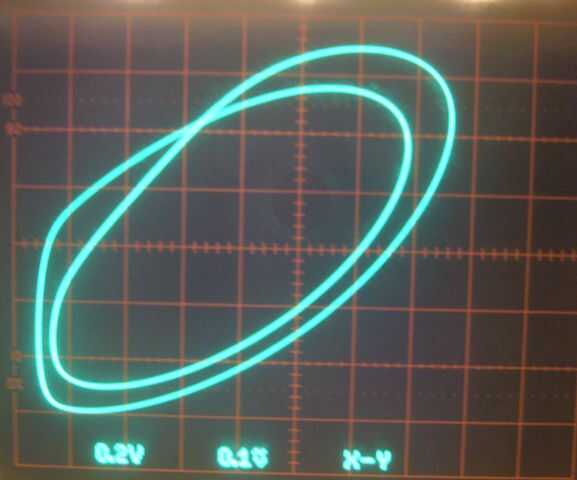

Bajar la resistencia, Q2 puede conseguir alguna unidad de base, y así será interactuar con / perturbar la relación fase exacta de la escala RC, ver Fig. B (R3 = 40k). Esto conduce a lo que se llama una duplicación del período.

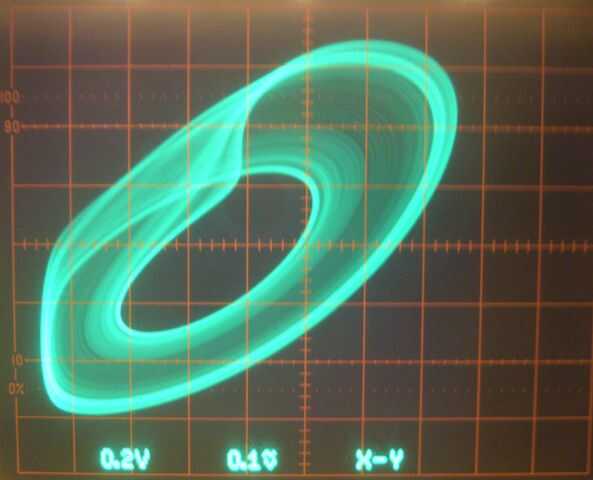

Todavía bajar R3, en forma de banda caos se alcanza, Fig. C (R3 = 39k). En R3 = 36.5 k, la estructura es periódica temporalmente otra vez. Esto se llama una ventana periódica. Bajando aún más R3 conduce al atractor de los cuadros en el primer paso de este instructable. En el centro de los 'ojos' del atractor, hay equilibrios inestables, alrededor del cual crecen las oscilaciones. El circuito salta erráticamente entre dos Estados de conducción de Q2 o no.
(su millaje puede variar con estos valores, dependiendo de las tolerancias de los componentes y valores exactos etc...)
Explorar y divertirse!
