Construir un generador de tonos - mejorar su encaje los circuitos mediante la adición de un temporizador 555 IC (3 / 5 paso)

Paso 3: Construir el circuito

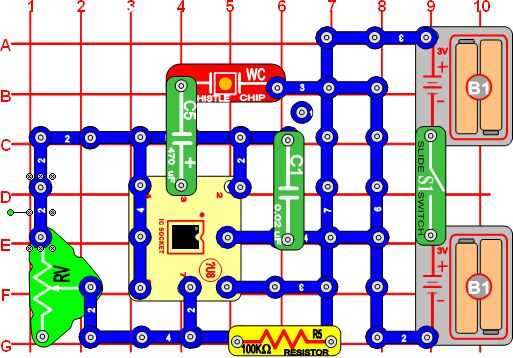

Construir el circuito que se muestra. Si quieres diseñar tus propios diagramas de circuitos de presión van a http://www.snapcircuits.net/learning_center/designer

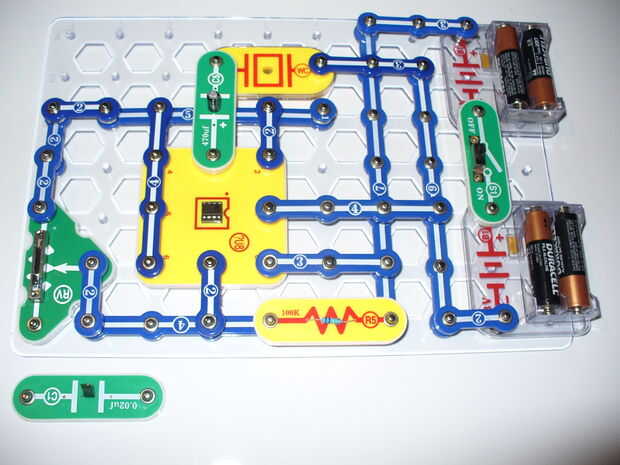

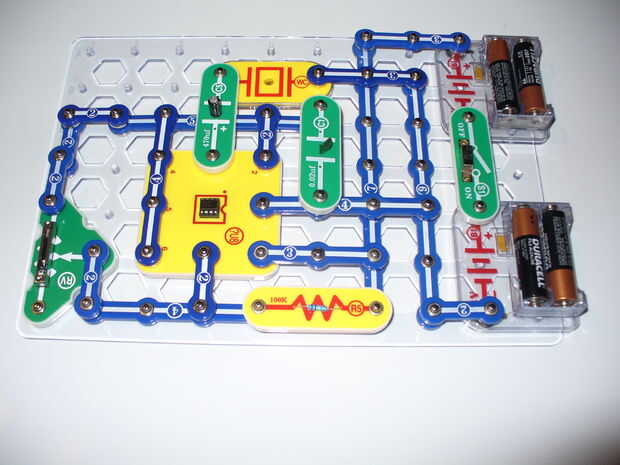

Las fotografías muestran los pasos para construir el circuito.

Una vez que construir el circuito, encender el interruptor deslizante (S1). Usted escuchará un tono de la viruta del silbato. Mueva el control deslizante en la resistencia Variable (RV) y se escuchará el tono de subir y bajar en dependiendo de cómo se mueva el control deslizante de pitch.
