Construir un generador de tonos - mejorar su encaje los circuitos mediante la adición de un temporizador 555 IC (5 / 5 paso)

Paso 5: ¡ Felicidades!

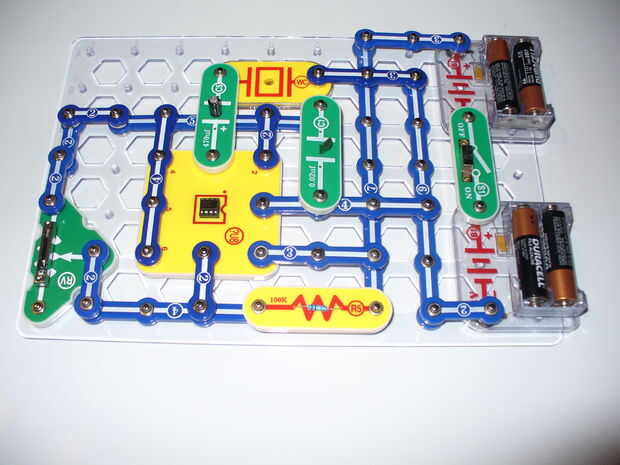

En este artículo has aprendido cómo cómo mejorar tu colección de bloques de circuitos de presión mediante la adición de un temporizador 555 IC. Has aprendido las funciones de los pins en el chip 555. Has aprendido que cuando el 555 en modo astable, la salida del pin 3 es un flujo continuo de pulsos que se llama una onda cuadrada que se puede escuchar en un altavoz como un tono. Finalmente aprendió a construir un circuito modo astable del 555.

Nota: Usted puede preguntarse por qué el capacitor de 470uf C5 está instalado en el circuito. Al principio simplemente conecté un conductor tres snap del pin 3 al altavoz, pero el 555 comenzó a calentarse realmente muy rápido. No quiero quemar mi 555 así reemplacé el tres complemento el conductor con una resistencia de 100 ohm, pero el tono de la bocina no era tan fuerte. Volví a colocar el altavoz con el Chip de silbato. Si decide que desea utilizar el altavoz ajustar circuitos en lugar del silbato puede utilizar el condensador. En el futuro artículos verá el resistor de 100 ohmios utilizado con el Chip de silbar para que otros componentes electrónicos pueden conectarse a la clavija 3. El condensador de 470uf o el resistor de 100 ohm pone suficiente carga en el pin 3 para evitar que el 555 temporizador calentando.
