Construir un Home Theater PC desde un portátil roto y un Tivo (6 / 10 paso)

Paso 6: El Tivo de la tripa y utilizar lo que pueda.

Así que es tiempo para quitar todos los interiores de la Tivo (o lo que usas) y planificar lo que permanece y lo que pasará.  Hay un montón de conexiones usables en la parte posterior si decides hacer alguna fantasia de soldadura.  Opté por usar los puertos USB en el panel posterior, así como un conjunto de conectores de audio RCA.  Otra idea sería utilizar la parte frontal LED y alambre en la luz de actividad del disco duro y la luz, o para colocar el receptor de control remoto detrás de la lente transparente del IR en el frente de la unidad.

También querrás planear cómo voy montar la Junta.  Debe ser aislado para que no fuera definitiva cualquiera de los circuitos de la placa base.  Utilicé papel de contacto transparente para forrar la parte inferior de la carcasa antes de empezar haciendo cualquier perforación, a pesar de que la Junta sería aproximadamente 1/4" desde el fondo del caso.

Una vez que me di cuenta de que todo iría, puse la placa en el caso en la posición exacta en que debe ser.  Utilizando un marcador permanente, hice puntos en la parte inferior de la caja donde estaba cada agujero de tornillo de montaje de la placa base.  Taladré orificios ligeramente más pequeños que los separadores de latón se utiliza para mantener la placa base fuera de la parte inferior de la caja, luego utilizar un taladro eléctrico para atornillar los separadores en los agujeros.

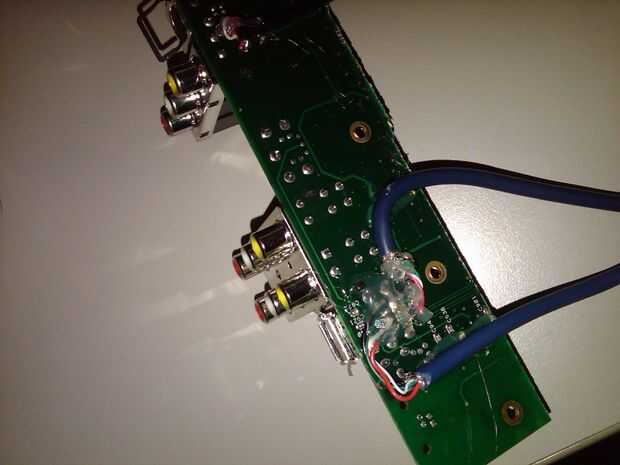

Usted necesitará entender el patrón de cableado para puertos USB (rojo, blanco, verde, negro) Si desea volver a utilizar los puertos USB en la placa base de Tivo.  Utilicé una sierra de inglete para cortar a través de la placa base de Tivo justo detrás de los orificios de montaje.  Esto me permitió usar los orificios de tornillo en el chasis para asegurar la placa a la caja.  Entonces suelda los dos puertos USB para algunos cables que tenía que poner alrededor de extender el onboard USB puertos en la parte posterior.  También soldado un cable de auriculares estéreo de 1/8" a las tomas RCA externas para conectar a la televisión.  El cableado depende totalmente de cómo desea personalizar el cuadro, por lo que voy a dejar en eso.
