Construir un identificador de diodo Zener

si tu banco de trabajo o electrónica estudio mira nada como el mío, han organizado sus componentes de manera escalonada. Es decir, no comprar la estantería, compartimientos de componente, cajones, cajas, bandejas extraíbles, etc. el primer día que instaló. En cambio, a medida que crecía su inventario de componentes de electrónica, amplió su esquema organizacional existente fragmentaria. Que ha elaborado bien para mí, ya que ahora tengo estantes de componentes y agradables cajones extraíbles con mis resistencias, condensadores, inductores, LEDs, MCU, lógica lineal y discreto. El mayor inconveniente, sin embargo, tiene que ser cuando el inventario de un componente en particular superó a los otros, dejándome con un estrecho compartimiento está lleno de, por ejemplo, diodos (no siquiera me iniciado en resistencias).

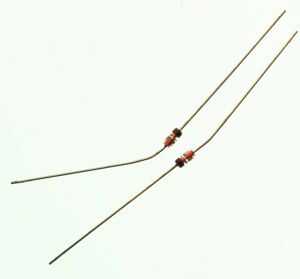

Uno de los problemas con el desbordamiento de mi diodo es que algunos tipos de diodos no están marcadas, excepto el plomo del cátodo, en particular, los diodos zener. Estos han sido la pesadilla de mi existencia, como si no marcarlas de alguna manera (generalmente con cinta adhesiva y un rotulador) que nunca recordar o saber cuál es el voltaje de zener. Verás, Zéner no colores como resistores e inductores, no tienen números útiles como los condensadores, y raramente, si siempre, tienen cualquier número de componentes marcado en sus cuerpos brillantes, tubulares.

Después de unos pocos diferentes ángulos de ataque, creo que he encontrado la mejor manera de determinar no sólo la tensión de ruptura del zener de un zener no identificado independientemente de cambios en la tensión de alimentación y, en el mismo movimiento cayó, soy capaz de determinar si un Diodo zener es frito o de lo contrario defectuoso.

Si tienes una caja, compartimiento, bolsa o cajón lleno de desconocidos Zéner que no han sido capaces de utilizar sea identificación, este instructable será hasta su callejón. Fácilmente podría convertirse en una parte estándar de su arsenal de pruebas y medición electrónica debido a su simplicidad y facilidad de uso.

Ir al siguiente paso y vamos a empezar!
