Paso 1: diodos de Zener
Fondo
Diodos
Un diodo es un semiconductor de dos-plomo que actúa como una puerta unidireccional del flujo de corriente eléctrica. Cuando plomo de ánodo de un diodo se hace más positiva en la tensión que su cátodo plomo - conocido como polarización hacia adelante --actual se permite fluir a través del dispositivo. Sin embargo, si las polaridades están invertidas (es decir, el cátodo se hace más positivo que su ánodo), una condición conocida como polarización inversa , el diodo actúa para bloquear el flujo de electrones.
Los diodos se utilizan en circuitos que convertir o rectificación, voltaje de CA en voltaje DC. Se encuentran comúnmente en circuitos de multiplicador de voltaje, circuitos de cambio de voltaje, circuitos de fijación de voltaje y circuitos del regulador de tensión. Para un diseño nuevo que muestra lo que puede hacer con diodos antiguo regulares, revisa mi instructable hacer un Panel Solar utilizando diodos!
Características
Voltaje (Vf) delantero: corriente fluye en la dirección de la flecha (de ánodo a cátodo) siempre y cuando el voltaje en el diodo, la tensión de paso, supera su tensión de umbral de salida.
Tensión de umbral de cruce: En muchos casos, la ensambladura del p-n componiendo el diodo tiene un 0.6 v umbral, mientras que otros tipos especiales de diodos, como umbrales de exposición 0,2 v de germanio diodos y los diodos de Schottky a menudo pueden encontrarse con 0.4 v umbrales. No tallar estos valores en la piedra, aunque, como producción de valores pueden sesgar estos umbrales apagado por más de un voltio.
Desviación hacia adelante: Cuando es más positiva en la tensión que su cátodo ánodo del diodo
Polarización invertida: cuando es más negativo en la tensión que su cátodo ánodo del diodo.

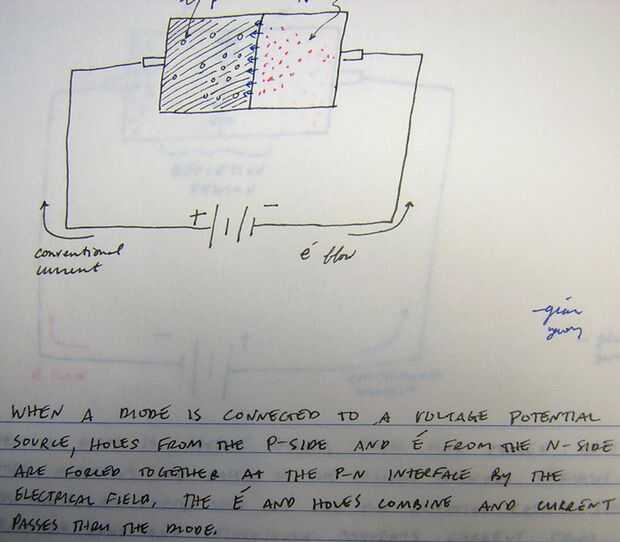

Tenga en cuenta mi mano alzada para ver esto representado gráficamente. Tenga en cuenta que no todas las ensambladuras del diodo son ensambladuras del p-n, específicamente Shottkys que utiliza a una ensambladura del metal.
Corriente nominal máxima (omax): también llamado Max adelante actual, esto es la corriente máxima que debe fluir a través del diodo por razones de seguridad, para que no se queme.
Pico de voltaje inverso (PIV): Cuando el retroceso parcial y una tensión inversa es negativo, este voltaje negativo debe ser menor que el voltaje inverso de pico del diodo.
Clases de diodos
Como se mencionó, existen numerosos tipos de diodos que se encuentran y que son útiles en diversos proyectos que puede trabajar en. Aquí están algunos de los mejores y una breve descripción de lo que hacen.
Diodos rectificadores: los diodos se utilizan para rectificar (convertir) voltaje y corriente en tensión y corriente.
Diodos de conmutación de señal: de uso frecuente en los circuitos cuando se trata de corrientes bajas y altas frecuencias, como radio y RF.
Diodos de recuperación rápida: ultrarrápido diodos utilizados para conducir corriente de la carga reactiva y rectificar CA, entre otros usos de la conmutación.
Diodos de Schottky: Utiliza a una ensambladura del metal conductor, estos diodos tienen una menor Vf y se encuentran comúnmente en circuitos de modulación de voltaje de sujeción y del transistor saturación.
Diodos de germanio: estos tienen un valor de baja resistencia inversa dando una menor baja de voltios hacia adelante a través de la Unión pero tiene un valor más elevado de resistencia hacia adelante debido a su área pequeño de la ensambladura.
LED: Ah el diodo emisor de luz. Los luz blinken favoritos de todos nosotros.
Diodos Zener
Diodos Zener, en lugar de actuar como una puerta unidireccional del flujo de corriente, actúa como una puerta de dos vías para flujo de corriente. En la dirección de avance es fácil de romperse a través, a menudo 0.5 - 0.7V como un diodo estándar. Pero, en sentido inverso, puede fluir corriente pero es más difícil que abra. El voltaje requerido es igual al voltaje de avería de zener. Esta tensión de ruptura puede ser en cualquier lugar de 1.8V a más de 200V. Potencias varían.
Características
Tensión de ruptura (Vz): la tensión necesaria para abra y flujo de corriente en sentido inverso. Esto es, sin duda, la característica primaria que usted busca en un Diodo zener (fuera tal vez de potencias).
Ejemplos de aplicación del diodo Zener
1. línea regulación
2. regulación de la carga
3. dividir el suministro de un transformador no aprovechado
4. limitador y modificación de forma de onda
5. palanca de cambios de tensión
6. aumentador de presión del regulador voltaje
7. sobretensiones
