El Pi de la fuente es un circuito barato con 3 botones de encendido (encendido, apagado y paro suave). Está disponible solamente en forma del kit, que puede ser un poco difícil si usted no ha montado antes. O tal vez eres como yo y fue la última vez que usó un soldador en el siglo pasado. Las instrucciones del fabricante son "mínima", por lo que estas instrucciones están diseñadas para ayudar a un principiante a montar el kit. Tarda sobre una hora si eres lento y cuidadoso o dos horas si eres rápido y descuidado. ;-)
Paso 1. Obtener el suministro de Pi
Ir al sitio web de Pi de la fuente y haga clic en la pestaña de distribuidores. Se dice que es el distribuidor de su país.

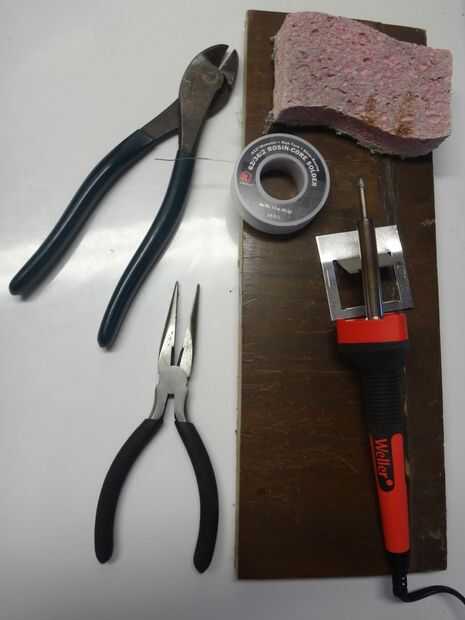

Paso 2. Obtener las herramientas
- Soldadura de hierro. El mio es un Weller de 25 vatios.
- Base de resina de la soldadura. El mío es. 022" diámetro.
- Alicates pequeños de punta para doblez de cables
- Cortador diagonal para recortar puntas
- Pluma para marcar resistencias

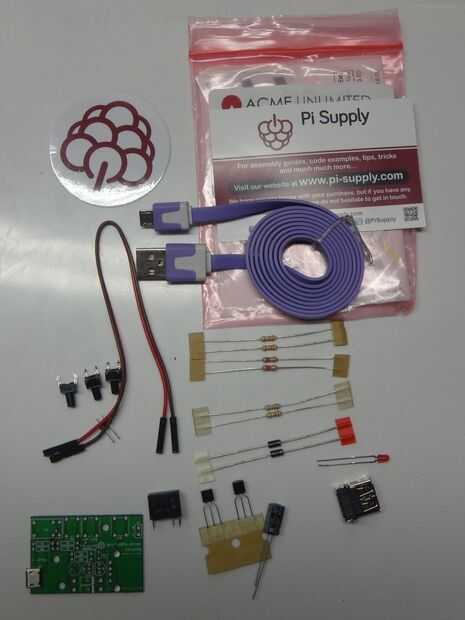

Paso 3. Identificar y etiquetar las piezas
Una carta de código de color resistor explica que los siguientes valores de resistencia tienen los siguientes códigos de color.
- 22k: rojo naranja rojo
- 10k: marrón negro naranja
- 1k: marrón negro rojo
Las resistencias de la etiqueta. Su posición en el circuito no es obvia.
Los extremos de color claro de los diodos coinciden con los extremos de color claro de D1 y D2.
Los cortes transversales de las resistencias coincide con las formas de Q1 y Q2. Lados planos enfrentan.
La pata negativa (corta) de C1 va más cercana a los diodos. La pata positiva (larga) va más cercana a las resistencias

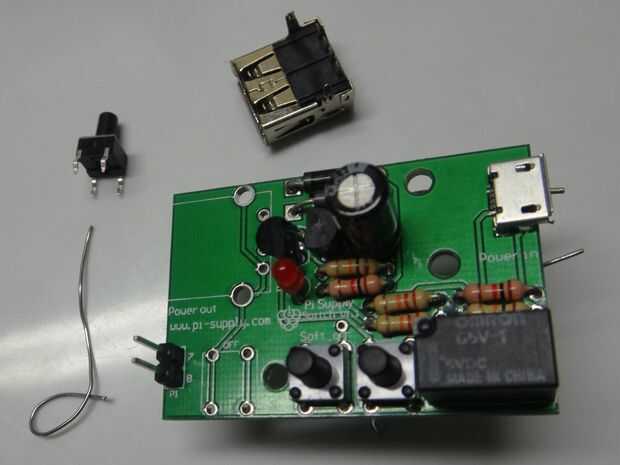

Paso 4. La soldadura de las piezas a la Junta y clip de los bits extras
Vea este Instructable para un tutorial de como soldar.
