Paso 2: Herramientas necesarias - hardware...

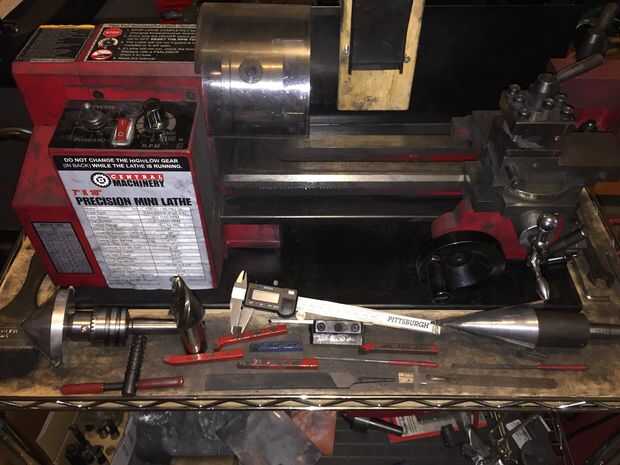

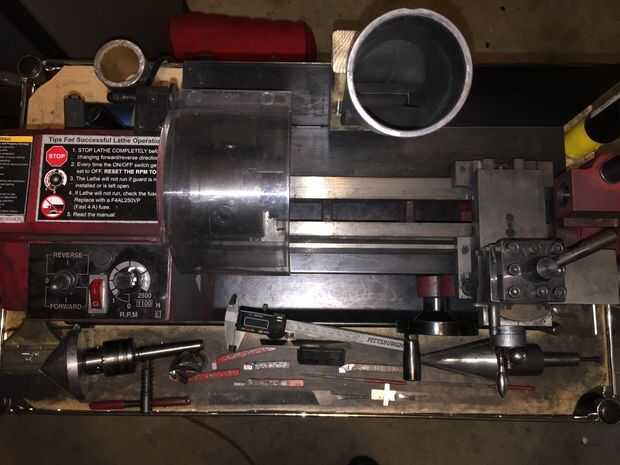

Un torno es necesario para la fabricación de boquillas de cohete. Usted puede obtener sin un montón de herramientas que voy a usar, pero no sin un torno. Tengo dos tornos, pero debido al desorden de grafito, sólo usar el barato puerto carga 7 x 10 mini torno para la fabricación de boquillas de cohete. A pesar de lo escuchado o leído en foros, un mini torno 7 x 10 es perfectamente adecuado para la fabricación de inyectores para motores de 75mm. Boquillas obviamente más pequeñas, como las de 54 mm y 38 mm son incluso más fáciles en un torno pequeño.
El portaherramientas de torno 7 x 10 se abrirá a ancho suficiente para agarrar una caña de grafito de diámetro de 2,75". Si la barra es sólo unas pocas pulgadas de largo (por ejemplo de 3" de largo) 7 x 10 funciona muy bien.
Si se trabaja con motores de 98mm o incluso barras de 3" para los inyectores de 75mm puede que necesite un torno más grande, o puede utilizar una plantilla para el grafito. (por ejemplo, menor diámetro vara de aluminio o acero con un agujero central a través del cual un perno se puede extender a través de él y a través de la varilla de grafito para mantenerlo apretado. La barra de diámetro menor se lleva a cabo en las mordazas del portabroca.) Esto requerirá que marque y perfore un agujero a través del centro de la varilla de grafito. Una prensa del taladro será necesaria, junto con una broca lo suficientemente larga para ir todo el camino por el espacio en blanco.
Mientras que no es necesario tener un torno más grande, hará algunas cosas más fácil. Aunque utilizo mi 7 x 10 para la fabricación de boquillas, yo siempre perfore la garganta (el núcleo entero a través del centro de la varilla) en el torno más grande. Es más fácil que usar el taladro para boquillas demasiado grandes para perforar el 7 x 10.

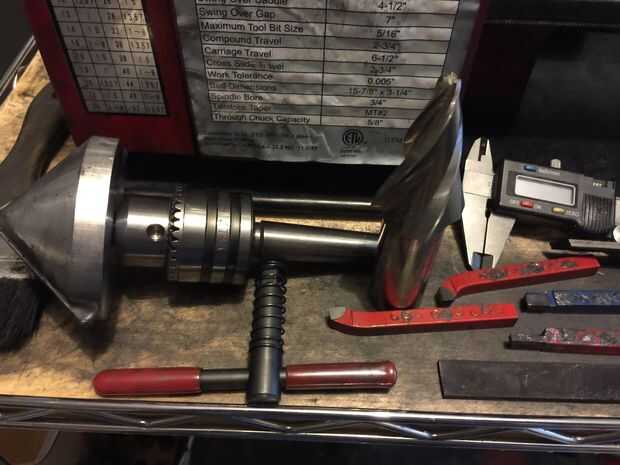

Otras herramientas necesarias:
- Pedacitos de taladro
- Gargantas de boquillas son generalmente medido 1/64". Seleccione un conjunto de bits que cubre toda la gama puede que necesite hacer, y que sean lo suficientemente largos para cortar a través de la longitud de la boquilla si es posible. Pasé casi $120 para un conjunto de 32 piezas de Silver & Deming Brocas en e-Bay, que van desde 38/64" a 1". Éstos tienen una caña de 1/2" para uso en el mandril en mi torno más grande.

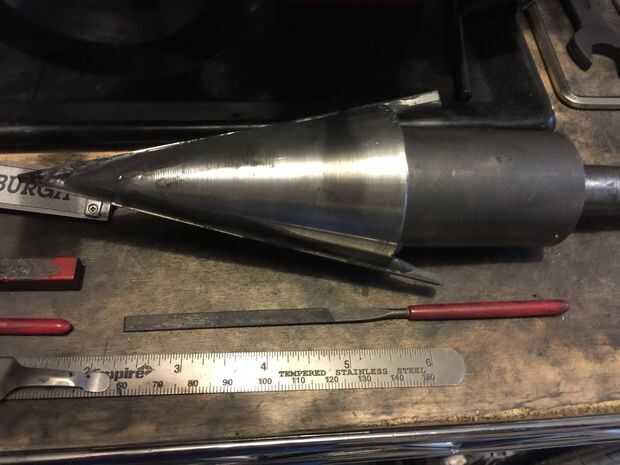

- En el siguiente paso, incluyo un vídeo sobre cómo hacer que las fresas de cono personalizado. Sin estos o comercial molinos de extremo, los conos se necesitan ser cortados con una barra aburrida y el torno para cortar en el ángulo correcto (que es mucho más lento).
- El escoplo es especialmente útil para cortar ranuras de junta tórica.
- Una sierra de cinta (corte de metales) es ideal para cortar las varillas de grafito. En cambio, podría utilizarse una sierra para metales.
- Una prensa del taladro puede ser necesario según el tamaño del torno usado.
- Pinzas y otras herramientas de medición deben
- Esto será útil en cortadores para obtener las profundidades adecuadas de marcado
- Herramientas de mandrilado reducirán el diámetro exterior o la barra de grafito del tamaño adecuado y se utilizará para enfrentar los extremos.
- El mio es un galón 14, 6.0 vacío rígido de pico de HP con el mejor disponible bolsa.
