Construir un Joule Thief

introducción

El Joule Thief es un circuito simple que lleva una fuente de baja tensión y, a través de la inducción, se convierte en un voltaje más alto. Entradas de tensión pueden ser tan bajos como una considerada "muerta" AA batería. El circuito funciona cambiando rápidamente el transistor haciendo que la corriente en la bobina de alambre que parar e ir a altas velocidades. Cuando una corriente fluye a través de una bobina de alambre, una fuerza electromagnética (F.E.M.) se genera y crea un campo magnético. Cuando se detiene el flujo de corriente, se derrumba ese campo magnético y la FEM inducida en la bobina alcanza un voltaje mucho mayor que su entrada principal. El transistor está haciendo más de 10s de miles de veces por segundo que el ojo humano no puede decir el LED se enciende y apaga rápidamente.

Nota, sin embargo, la energía no se crea, pero se está transformando — la entrada de energía de la batería es el mismo poder que se generan por el circuito menos la energía es absorbida por el transistor y diodo electroluminoso (LED), excepto a un voltaje mucho mayor.

¿Por qué es necesario utilizar el Joule Thief para ejecutar el LED? Doble A las baterías son típicamente 1.5 voltios y LED necesita menos de 2-3.5 voltios para trabajar. Sin embargo, LEDs no necesitan una gran cantidad de corriente. Puesto que el Joule Thief utiliza la mayoría de la corriente para inducir una tensión superior a la menor corriente sobrada puede utilizarse para ejecutar el LED. Adelante, prueba y la luz uno de los LEDs con solo la batería del AA, no funcionará.

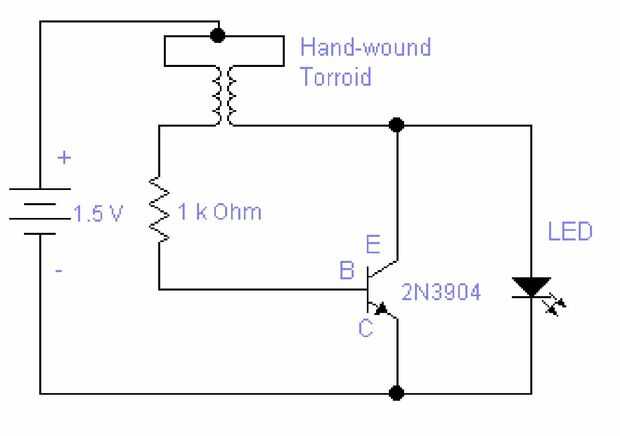

Ver el esquema adjunto para el circuito Joule Thief:
