Construir un juego de grúa grande (10 / 19 paso)

Paso 10: Receptor de infrarrojos circuito

El circuito para recibir señales de rayos infrarrojos es bastante simple, como usted tiene piezas correctas!  Principalmente un receptor IR y el demodulador.
El receptor IR tiene 3 pines; poder (de 5V de arduino), suelo (tierra de arduino) y un pin de salida digital (envía datos a un pin del arduino).

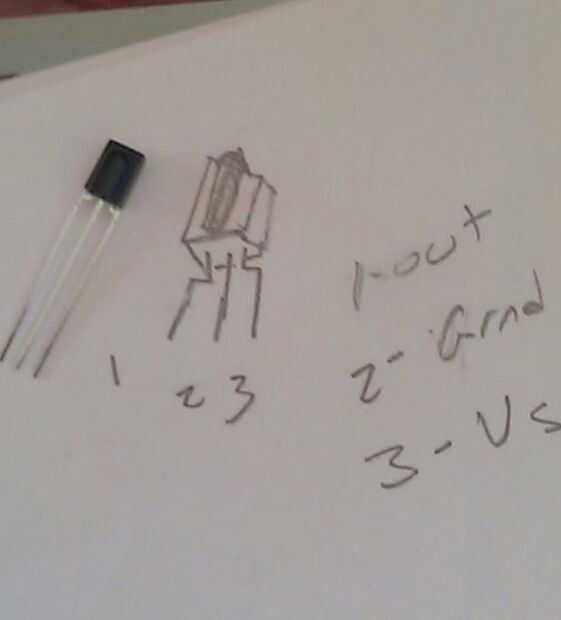

Aquí está el receptor IR que estoy usando: receptor de infrarrojos IR Sensor IC 38KHZ Vishay - Mfg p/n TSOP38238SS1V - mouser Nº 782-TSOP38238SS1V - pines son 1:data hacia fuera, 2:Grnd: 3:Vs (fuente de voltaje de 5V).  Hacia el pino de bump 1 está a la izquierda.
