Paso 6: Soldadura de piezas.

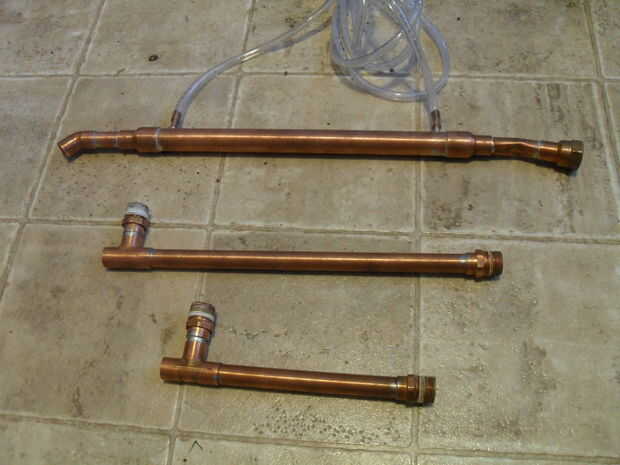

Este paso es difícil de describir en palabras. Creo que sería mejor para usted examinar las fotos y averiguar por ti mismo. Mayoría de las conexiones es autoexplicativa, con algunas excepciones.

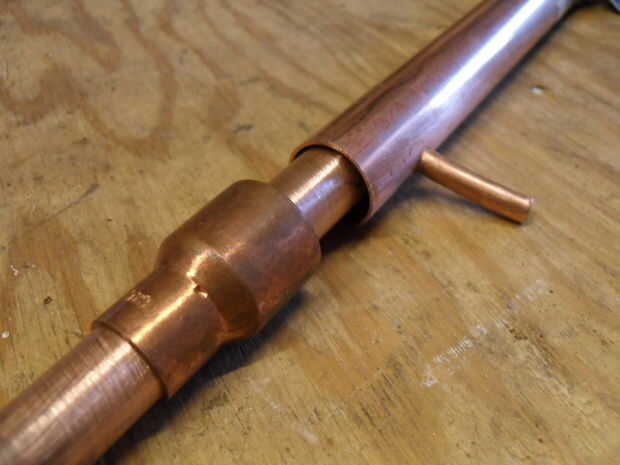

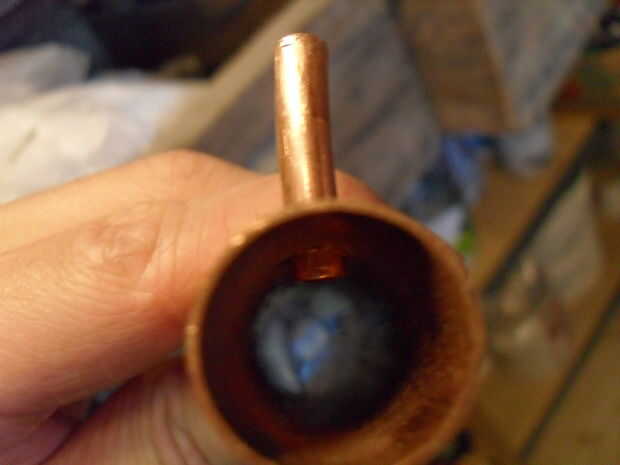

El condensador es el más complicado. El 18" largo 1/2" tubo reside en el interior de la tubería de 3/4". La tubería de 1/2" es una pieza continua con el tubo de 3/4 forrado concéntrico alrededor de él y en su lugar por los adaptadores de 3/4" x 1/2". Hay muy poco espacio entre las paredes de la dos tubería por diseño. Es esencial que agua pueda fácilmente el flujo a través de este espacio entre las paredes de dos tubos. Esta envoltura externa del líquido de enfriamiento es el que permite el aparato entero ser tan compacto. Problemas surgen en conjunto porque el agua se introduce a la cámara por los tubos de cobre de 1/4". Si el 1/4" las rebabas o el 1/4" tubo de perforación sobresalen demasiado lejos en la cámara, restringirá el flujo de agua de enfriamiento por contacto con la superficie exterior de la tubería de 1/2". Utilizar el archivo para reducir el tamaño de las rebabas (bueno un poco allí para ayudar en el proceso de soldado) y asegúrese de que cuando se suelda el tubo apenas va más allá de la parte interior pared de la tubería de 3/4".

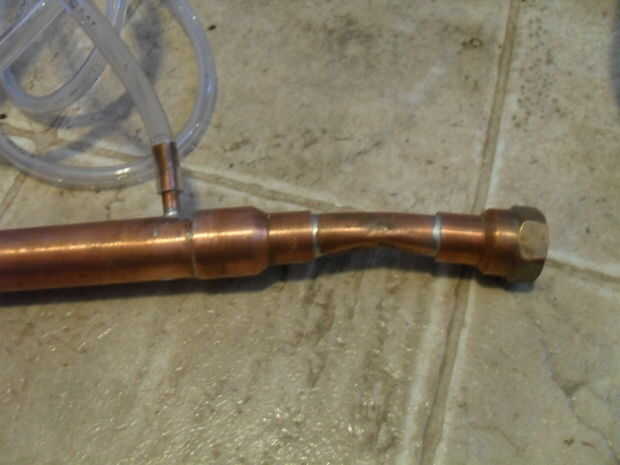

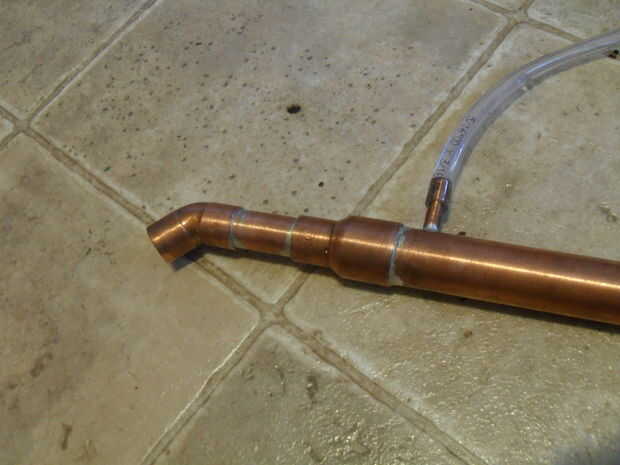

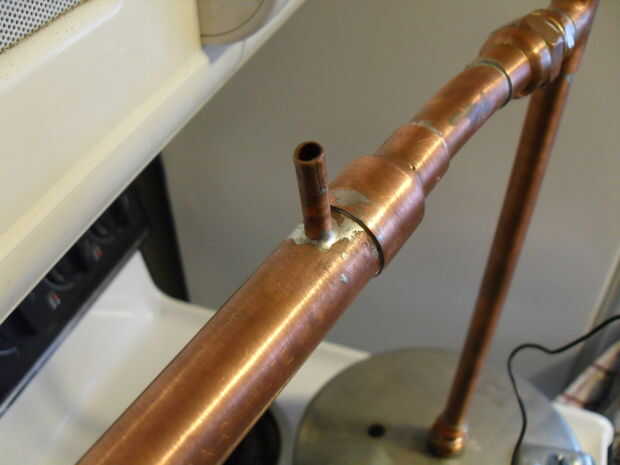

Solde los tubos de 1/4" en lugar de primero para que puedas ver lo que estás haciendo. Limpiar (con papel de lija en la tubería de 1/2"), flujo y de la soldadura de las dos articulaciones por el adaptador de 3/4" x 1/2" más cercano a la curva en el tubo de 1/2". El otro adaptador en el extremo opuesto en forma pero no flujo. El segundo adaptador existe sólo mantener las tuberías alineadas por ahora. Alinee los tubos de 1/4" para que se señalan (en línea y fuera de la curva 1/2"). La soldadura de las juntas cerca de la curva en el tubo de 1/2". Las tuberías de 3/4" y 1/2" ahora van concéntricamente por un adaptador de soldado. Ahora el flujo y el segundo adaptador de la soldadura.
Cuando la Asamblea se enfríe, asegúrese de que la cámara de refrigeración es sellada excepto los tubos de 1/4" bloqueando uno con el dedo y tratando de aspirar aire de la otra. Intente soplar el aire aunque la cámara. Si tienes un buen sello y buena circulación de aire y felicitaciones, el resto esto es un pedazo de pastel!
Así que estamos listos para soldar y hacer todo funcional. Bien por ti. ¿Ahora la pregunta es, son bárbaras para dejar esta obra de arte va sin pulir? La arena lo!
