Paso 2: Abra la fuente de alimentación y organizar los cables.

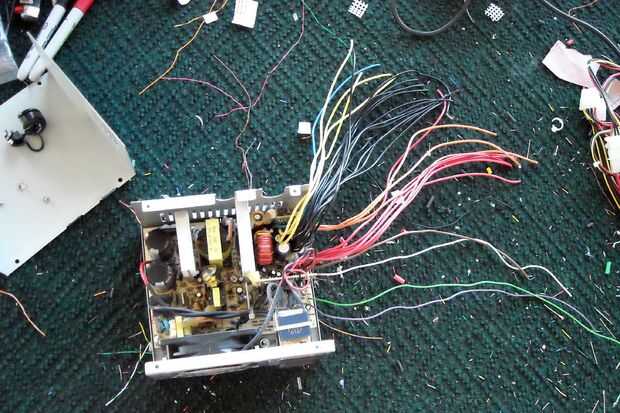

Cortar todos los clips y zip lazos de los cables y ordenarlos por color.
Los colores que necesitamos (generalmente) son:
amarillo 12 voltios
tierra negra
Interruptor verde en
Eso es él.
(Aunque se podría utilizar el + 5volts para luces indicadoras si desea.)
Thisbenchtop powersupply Instructable me ayudó a dar sentido a los códigos de color.
zip empate 1 cable negro y 1 amarillo alambre juntos para el intermitente rojo "Power On" LED.
amarra el cable verde 1 cable amarillo y 1 cable negro para ser enviado a la caja de control.
zip empate 6 cables negros juntos para cables de 1-6.
Corte todos los otros cables tan cortos como sea posible con cuidado y cubrir los extremos con cinta adhesiva o termo retráctil para evitar cortocircuitos.
Cortar las puntas de prueba negro 3 en medio y cada pinza al manojo de cables negros en la alimentación de la soldadura.
Cortar los extremos de los cables de alimentación de 5 y envolver el paquete con cinta helicoidal.
Soldar 1 cable a cada uno de lo paquete verde/amarillo/negro. (Asegúrese de marcar los otros extremos!)
Corte los 3 cables de prueba rojo por la mitad y cada pinza roja al final del paquete de cable de alimentación de la soldadura.
zip empate 1 negro y 1 rojo clip juntos y número el plomo.
Repita para todos los clips. (no olvide marcar los otros extremos!)

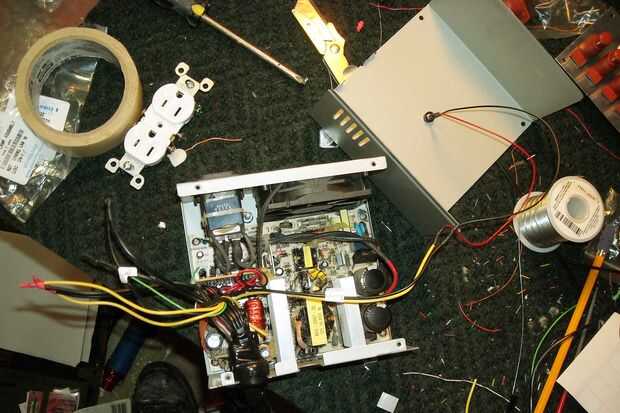

Montar el LED en el caso superior y soldar los cables negro/amarillo.
Utilice la arandela original para los cables y atornillar la parte posterior del caso metal.
