Paso 1: ¿Qué necesita?

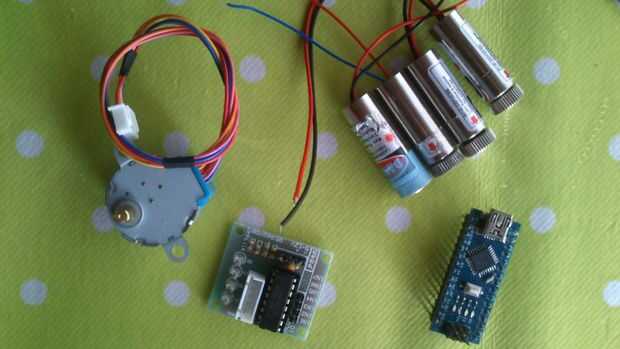

Esta es la lista de todas las piezas que necesita para construir el escáner:
· Un montón de M3 (16 y 20 mm)
· Un montón de M4 (12 y 20 mm)
· 1 nano (copia China, $4) al x Arduino http://www.befr.ebay.be/itm/NEW-Nano-V3-0-ATmega32...
· 1 x Motor de paso a paso chino (28BYJ-48) y controlador (ULN2003) (5$) http://www.befr.ebay.be/itm/Uln2003-Stepper-Motor...
· 1-4 x línea láser 5v (pieza$ de $2,5) http://www.befr.ebay.be/itm/251688838898?ssPageNa...
· 1 x Hércules HD Twist ($15) http://www.befr.ebay.be/itm/Hercules-HD-Twist-5-0...
· Perfil 20 x 20 (se puede imprimir: hay un montón de DST en la red)
· rodillos opcionales 3 x 4mm (pieza$ 0,3) (624 rodamientos
Total: desde $26,5 (1 láser) a $35 (4 lasers)
Sobre las longitudes de 2020: esto no es realmente importante. La única restricción es que la cámara viendo la tabla entera.
Por ejemplo, aquí son las longitudes que usé para mi build:
· 2 x 140mm
· 1 x 120mm
· 1 x 250mm
A imprimir
Todos los archivos STL pueden encontrarse en Thingiverse:
http://www.thingiverse.com/Thing:702470
· 1 x arm_left.stl
· 1 x box.stl
· 1 x box_door.stl
· 1 x box_arduino_clamp.stl
· 1 x arm_right.stl
· 1 x CORNER.stl
· 1 x MOTOR_MOUNT.stl
· 1 a 4 x laser_holder.stl
· 1 X Camera_HOLDER_LOWER_PART.stl
· 1 x Camera_HOLDER_UPPER_PART.stl
· 1 x center_axe_MINIMAL.stl OR 1 x table_AXLE.stl (opcional)
· 3 x roller_baseV2.stl
· Usted puede imprimir 12 x M4_tslot_nut.stl si utiliza un perfil de 20 x 20 y no tiene ninguna
Observaciones:
· Los perfiles de 2020 son solo aquí para facilidad de uso. Usted puede usar lo que tengas: madera, metal,...
· Si desea utilizar otra cámara, tendrá que adaptarse a "Camera_HOLDER_UPPER_PART" para que coincida con lo
· El cojinete son opcionales. Sólo son necesarios si desea escanear objetos pesados o si no tiene una mesa perfectamente plana

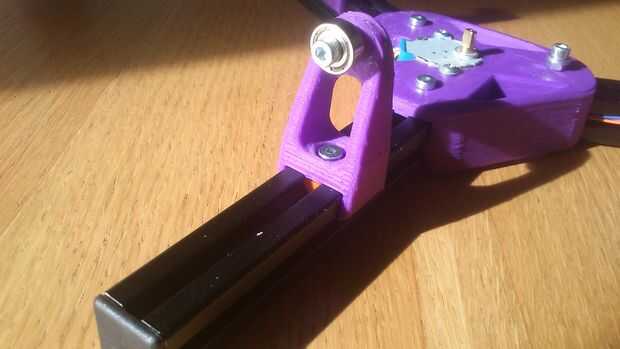

· La construcción es simple, basta con mirar las fotos. No se puede hacer mal

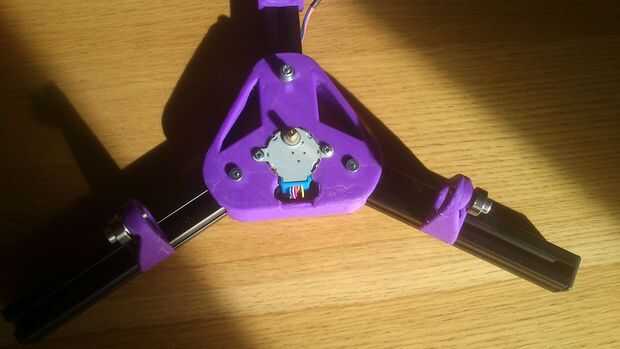

· Poner el motor en el centro, lugar de los 3 perfiles alrededor y atorníllelos. Lugar la esquina, tornillo, poner los brazos, tornillo...
· Hay un agujero para cada tornillo, usted no puede equivocarse.

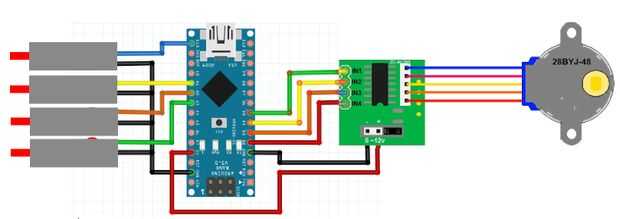

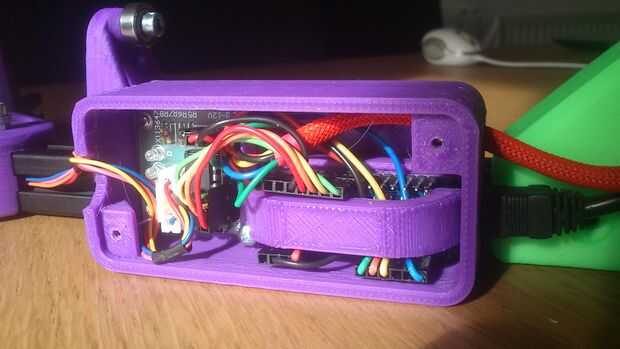

· Para el cableado, consulte el diagrama.
