Paso 3: Software y calibración
Para instalar el software de Sardauscan, ir a github (ver enlace arriba) y descargar la última versión binario. Extraerlo y ejecutar el ejecutable.

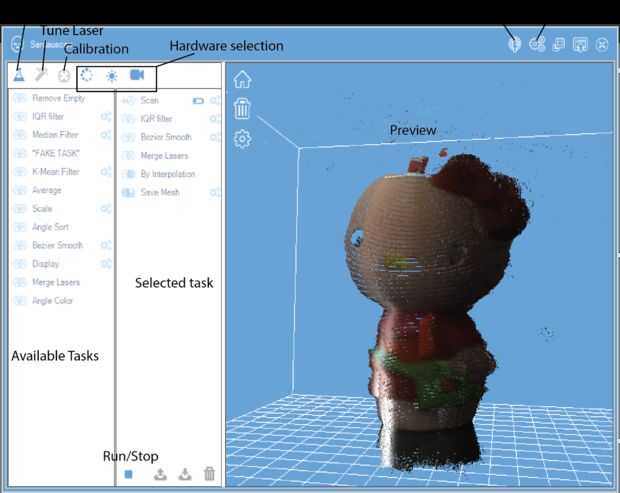

En la interfaz principal, verá los iconos rojo 3 – uno para la mesa, uno de los láseres y uno para la cámara. Haga clic en conectar para el hardware (clic derecho para desconectar).
Si usas el firmware estándar de Sardauscan la tabla y los interruptores de láser están ligados.
Ahora que está listo el hardware y el software se conecta a él, aquí viene la parte difícil: calibración.
La calibración lleva 3 pasos:
· Una calibración manual
· La dimensión de estructura
· La corrección de "Ajuste"
Tenga cuidado durante la calibración: la calidad del resultado depende directamente de él.
Para calibrar:

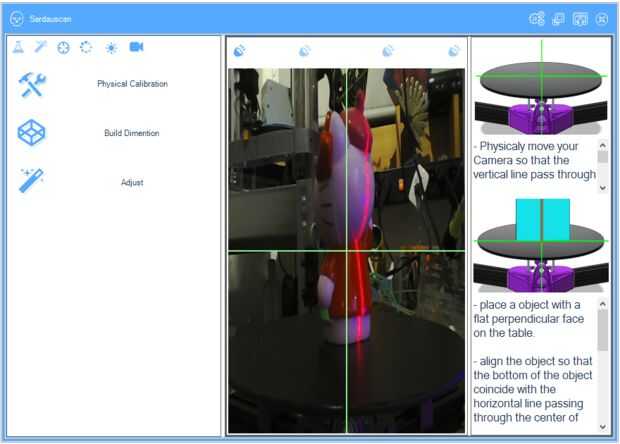

· Haga clic en el icono de destino y el botón 'Físico'.
· Mover la cámara para que la vertical en la ventana de previsualización cruza el centro exacto de la tabla.
· Haga clic en el centro de la mesa en la ventana de previsualización. Las líneas le ayudará a alinear el objeto de la calibración.
· Lugar la calibración objeto (véase STL en Thingiverse) sobre la mesa, plano zona frente a la cámara: utilizar la línea horizontal para ayuda.
· Haga clic en el primer icono de láser en la parte superior para iluminar el primer láser. Alinee la línea láser a la línea vertical en la ventana de previsualización.
· Repita para los láser.

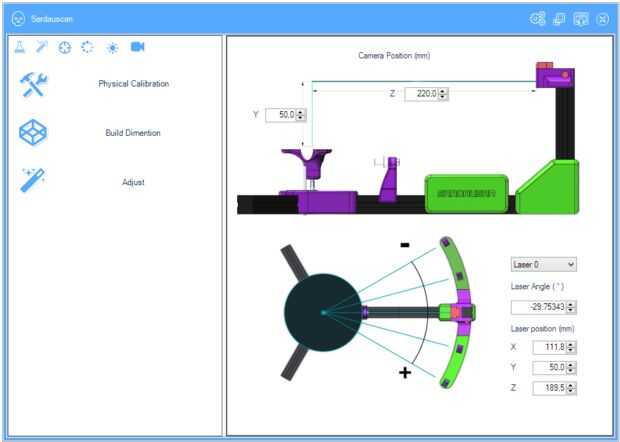

Construir la dimensión:
· Haga clic en el botón "construir la dimensión" y entrar en su dimensión de construcción.

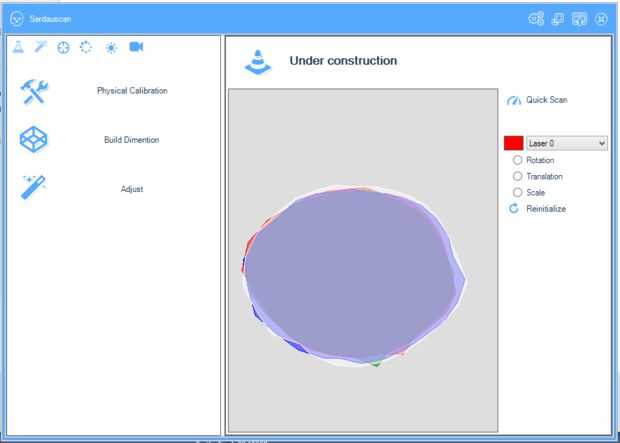

Ajustar:
· Como una perfecta calibración es difícil de conseguir, especialmente con un mayor número de láseres, el paso de la corrección le ayudará a corregir los errores anteriores.
· Coloque su objeto de calibración en el centro de la tabla y haga clic en "quick scan".
· Cuando el análisis haya finalizado, verá una vista superior de la misma. Cada color corresponde a un láser diferente.
· El objetivo es lo más mejor posible superponer los escaneos láser diferentes: Seleccione un láser en el cuadro combinado y gire (botón izquierdo del ratón), escala (botón central del ratón) y pan (botón derecho del ratón) la exploración.
Felicitaciones, su calibración se hace!
