Paso 9: Montar el brazo principal con pequeño brazo y ejes

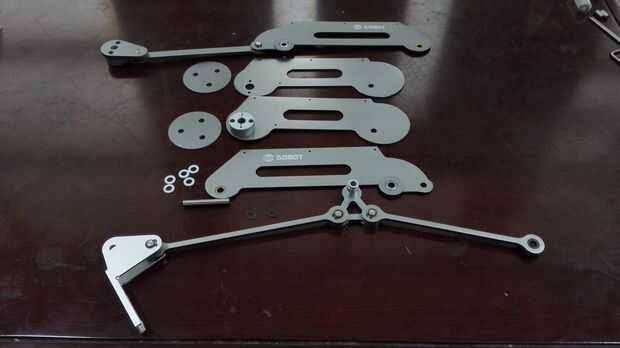

Este paso podría ser un poco complicado, por lo que debemos ser cuidadosos cuando montamos estas piezas.

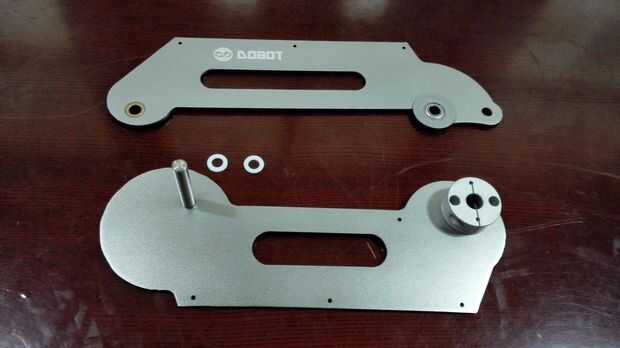

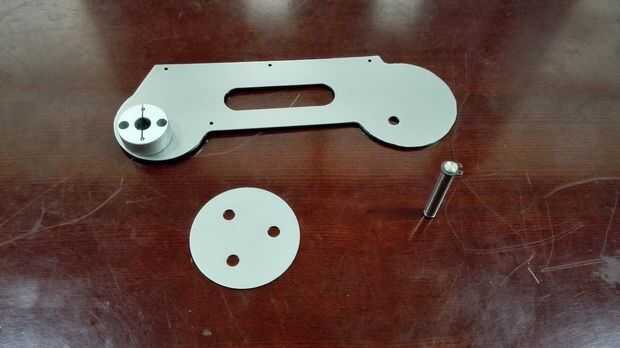

En primer lugar, utilizamos dos tornillos M2.5 a fijar el acoplamiento con el brazo principal y asegurar que el acoplamiento está en el lado izquierdo del brazo principal.

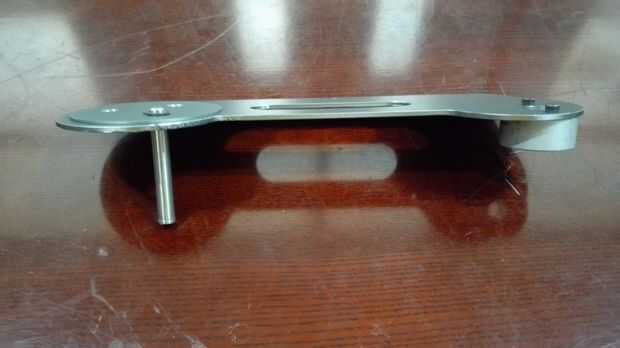

En segundo lugar, fijar un broche de presión en el φ6 * eje 42 y ponerla en los platos decorativos de abducción de brazo y luego lo monte con el brazo principal.

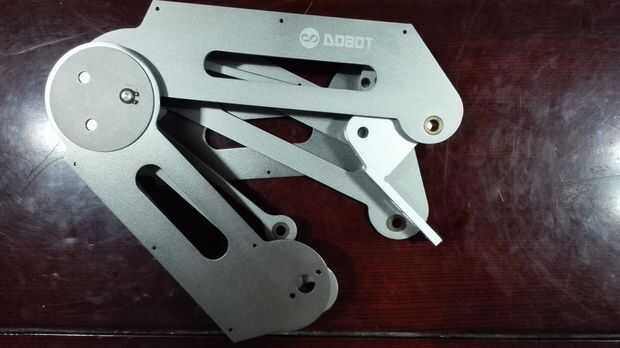

En tercer lugar, poner dos arandela de 0,7 mm para el eje y añadirle el brazo izquierdo de pequeño con el lado del arbusto del cojinete.

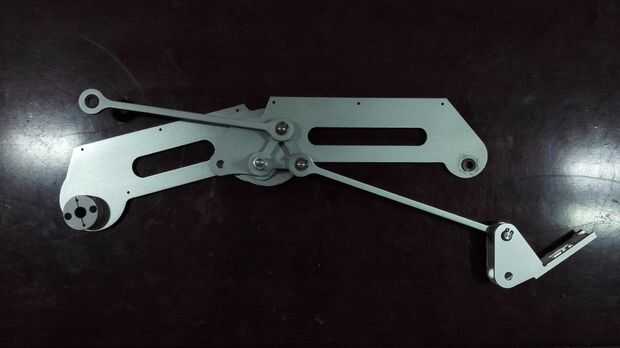

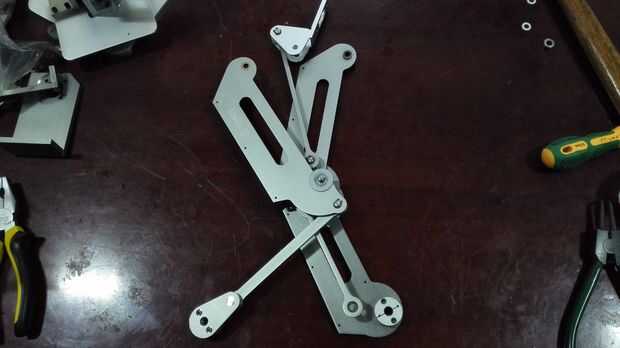

En cuarto lugar, añadir la parte de ejes terminados en el paso 6 a la φ6 * eje 42 y asegurar el triángulo enlazan a parte con una manga se conecta con el φ6 * eje 42.

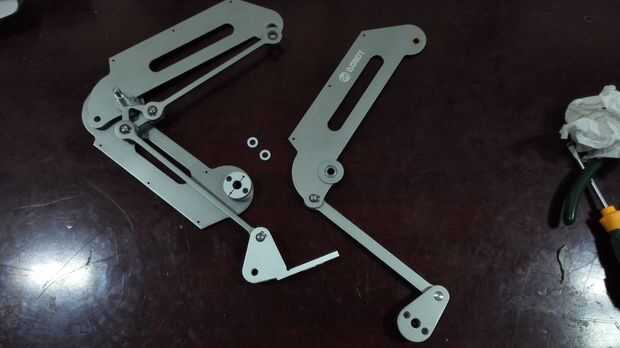

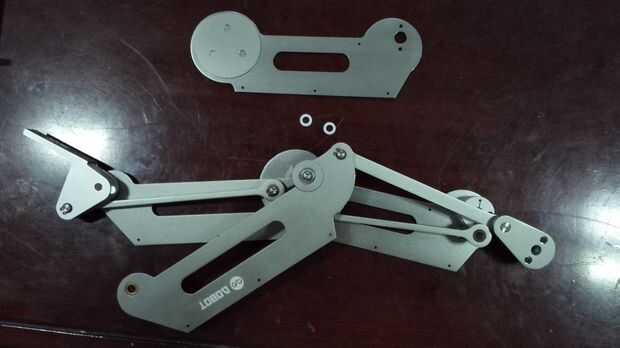

En quinto lugar, añadir el pequeño brazo C eje terminado en el paso 8 para el φ6 * eje 42 y asegurar la manga se conecta con el eje y la parte del coche pequeño brazo con acoplamiento está en el abajo y agregar dos 0,7 mm para el φ6 * 42 eje con el brazo derecho del pequeño.

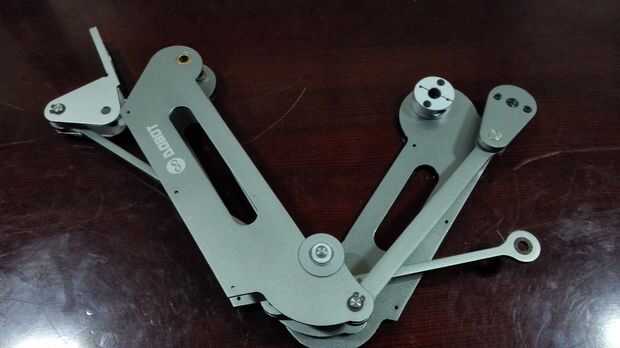

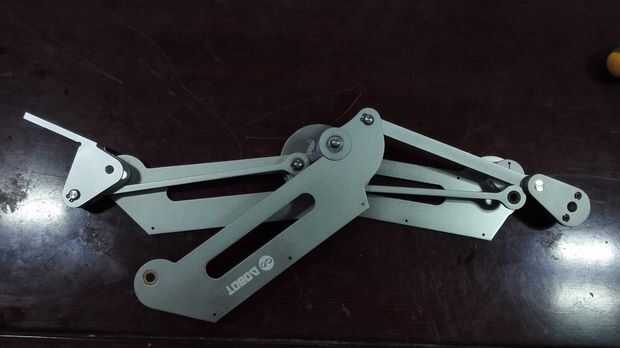

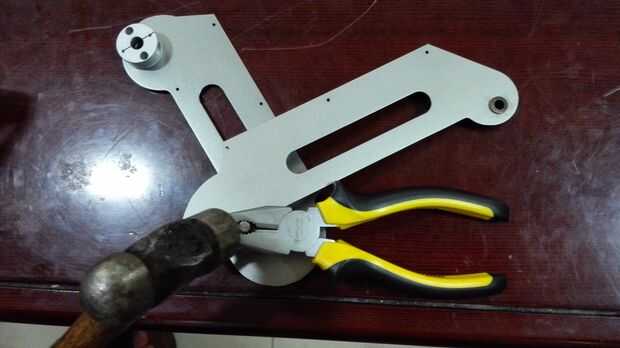

En sexto lugar, fijar el brazo derecho principal con el φ6 * 42 eje y luego poner el platos decorativos de abducción del brazo con los principales del brazo y luego apretarlos con un broche de presión.
