Paso 15: Montar el láser corte la cabeza.
En este paso utilizamos el relé de 5V para el control de la fuente de alimentación del laser del corte la cabeza. La primera vez que utilizamos el láser cabeza 500mW encontró que la velocidad de corte es demasiado lento, entonces substituido por un cabezal láser de 2W. La única diferencia entre 500mW y 2W es la fuente de alimentación debe cambiar en 12V y así el cambio de relé. Todo el circuito es lo mismo como te muestro a continuación.
Lo que usted necesita:
un bloque de láser, dos M2 * 10 tornillos, tuercas de tornillo M2, un adaptador para cabezal de láser, 5V 2A fuente de alimentación para láser, un relé de 5V, tres líneas de Dupont de cabeza de mujer y un cabezal de láser.
Lo que tienes que hacer:
1, montar la cabeza del laser con la cabeza del brazo: Inserte la cabeza láser en el bloque del laser, fíjelos con dos M2 * 10 tornillos y dos tuercas de tornillo M2.

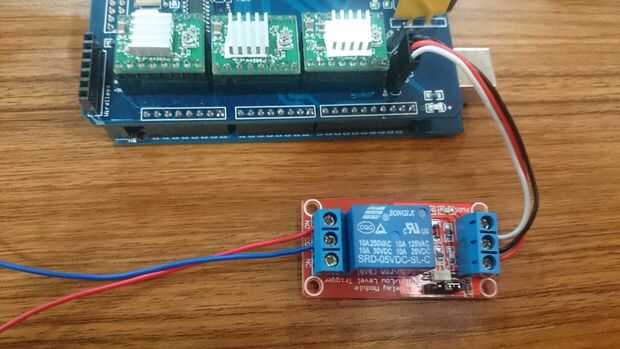

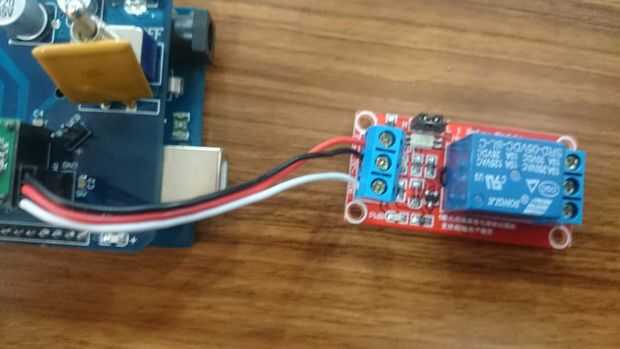

2 Conecte el circuito: conectar DC + del relais con los 5V del escudo. Y DC - con el GND del escudo. Luego conecte la IN del relé con el puerto de IO de escudo y estas tres líneas con la Servo_Grab de escudo por línea femenina de Dupont.

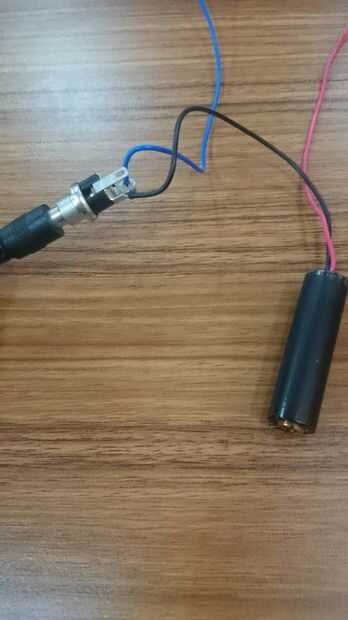

3. Conecte la línea negra de la cabeza del laser con el negativo de la fuente de alimentación de 5V y la línea roja de la cabeza del laser con el positivo de la fuente de alimentación.
4 Conecte el NO con la línea roja de la cabeza del laser y el COM con la línea azul.
