Paso 4: Conecte los tres ejes con el triángulo que une la parte

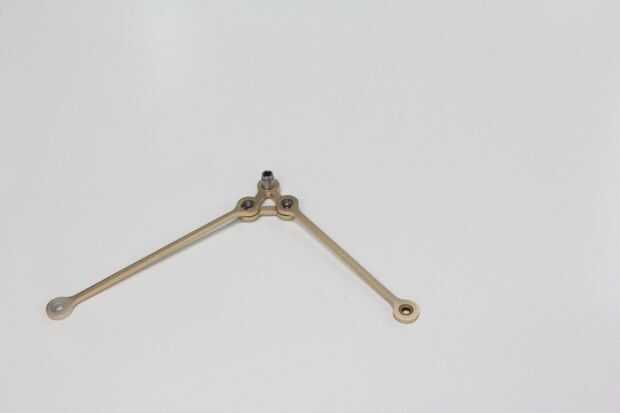

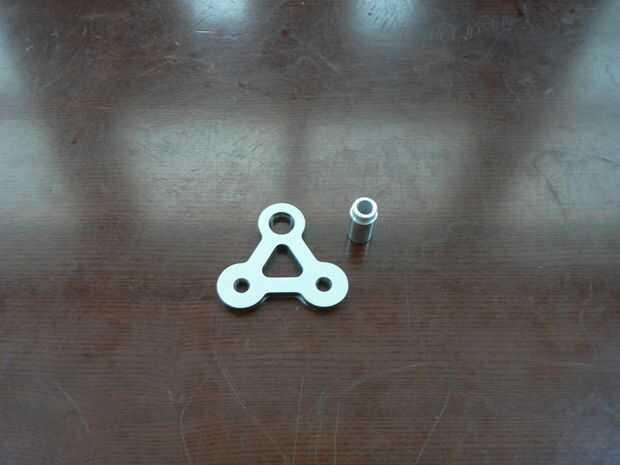

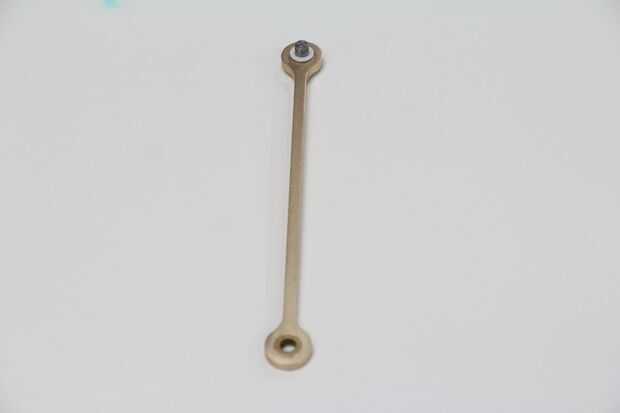

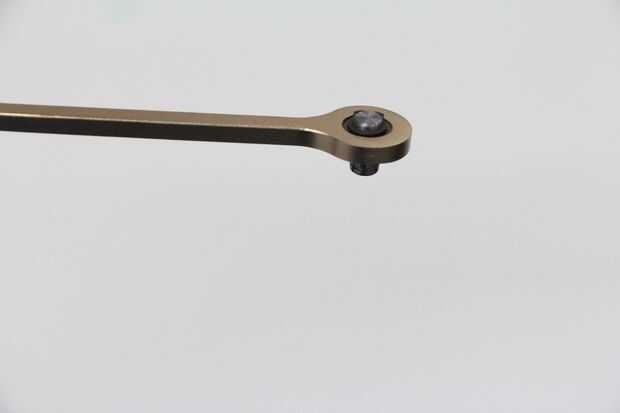

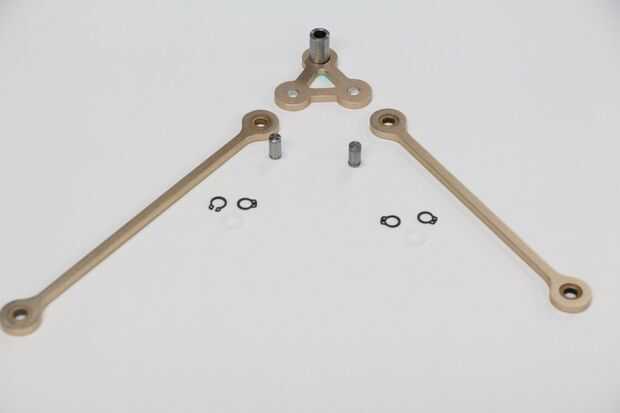

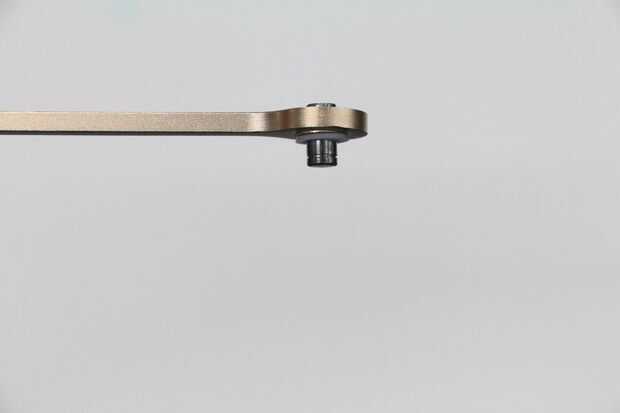

Luego conectamos los tres ejes con el triángulo a parte. En primer lugar, añadir el φ6 * eje de 9 mm para la conexión de triángulo parte y agregar la manga a la parte de vinculación. Se debe tener cuidado con la dirección de la manga. En segundo lugar, añadir una arandelas de nylon de 0.7mm para el eje. En tercer lugar, respectivamente agregar el eje con los bujes A y B a la parte enlace y debes tener cuidado de la dirección de los dos ejes. La dirección correcta de los ejes se muestra en la fotografía. Entonces utilizamos respectivamente dos broches de presión para fijar el eje A y B . Si usted tiene alguna pregunta, puede ver este diagrama de explosión Dobot a continuación:
