Construir un medidor analógico de uso de electricidad (4 / 8 paso)

Paso 4: Construir el Panel principal

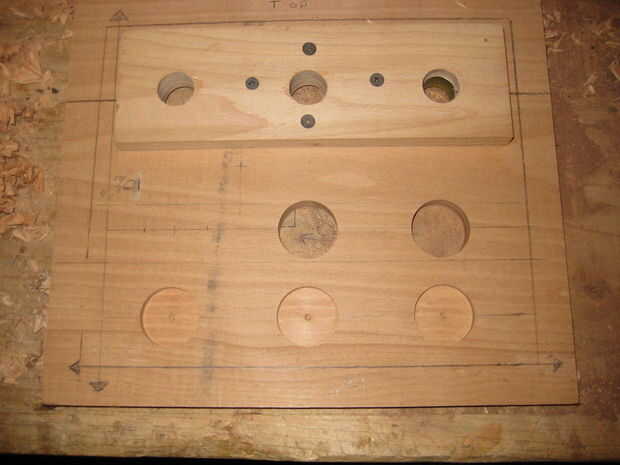

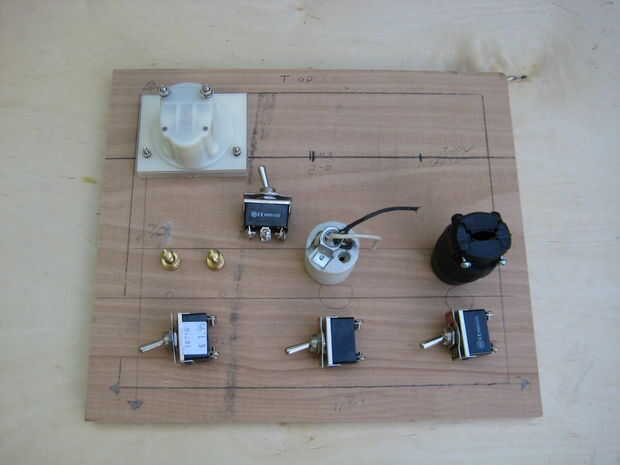

Es importante construir un diseño para el metro que funciona. Un bosquejo le ayudará. Diseño de los interruptores, metros y salidas. Después de un buen espacio, use una escuadra para trazar líneas. Las líneas horizontales se basan en lo que parecía de buen espacio. La primera línea vertical estaba en 6", el punto medio. Los otros dos eran de 3 1/8" distancia a cada lado, suficiente para dar cabida a los metros.
Si es posible perforar el a partir de la parte delantera, esto ayuda a evitar salidas de la rotura. Si son perforación de la parte posterior tiene la pieza de trabajo en un sólido, superficie plana que dan apoyo incluso.

Perforación de los orificios:
1. metros
El medidor que utiliza requiere un orificio de 7/8". Esto es un poco demasiado pequeño, pero sólo por una cantidad muy pequeña así que lija para compensar la diferencia. Una vez tuve el agujero a través pegado y había atornillado una pieza en la parte posterior cubriendo los agujeros. Fue el panel utiliza 1/2" de grosor para que utilizar una 1/2" pieza para velar por los orificios lo suficientemente profundos para acomodar los metros. Luego volver a perforé los agujeros de 7/8" así que fueron a través de todo el camino.

2. toma de corriente, portalámparas y postes

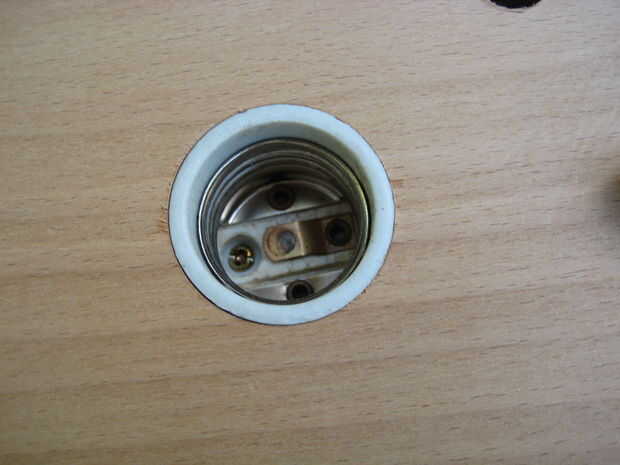

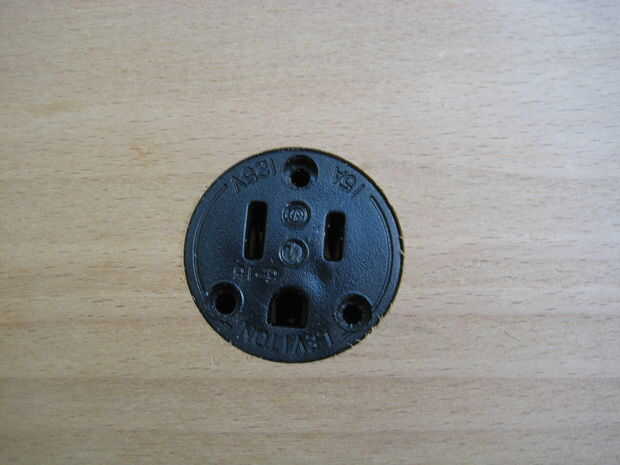

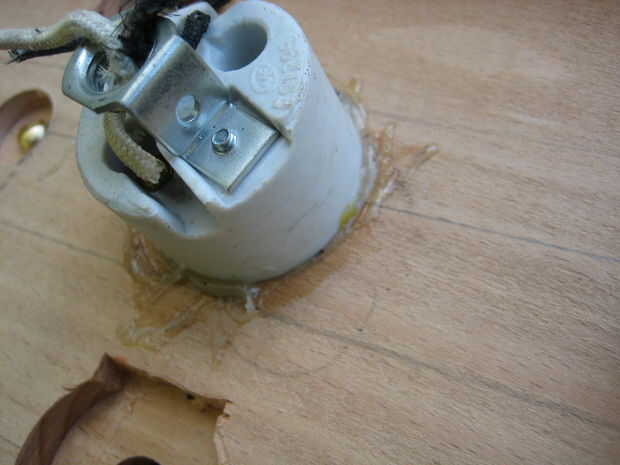

La salida es un conector utilizado para reparar el extremo hembra de un cable eléctrico. Montado en un agujero de 1 3/8". Conexión de la lámpara era del mismo tamaño. Usé mis líneas de diseño para perforar los agujeros. Una vez que los accesorios respaldé los y uso una alta resistencia epoxi todo el camino alrededor y pulsa nuevamente en su lugar.

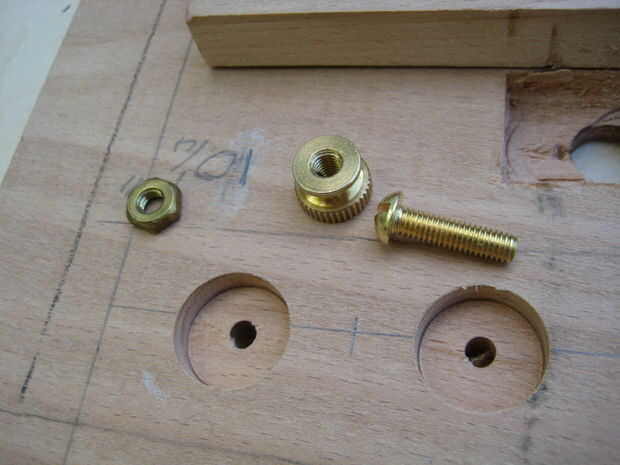

Los postes eran muy simples. Taladré un agujero para acomodar el eje del perno. Cuando se exige un poco más largo perforé contador se hunde con una broca forstner.

3: interruptores
Esta fue la parte más difícil. Interruptores eléctricos a menudo no están diseñados para montarse en materiales gruesos. Así que tuve que taladrar contador fregaderos con mi forstner 1 3/8" bit. Los orificios también requieren una pequeña cantidad de mano de cincelado.

Consejos de perforación: Para obtener fondo plano agujeros utilizan una pieza Forstner. El punto puede colocarse directamente sobre la marca de diseño. Comience con el agujero más grande, el fregadero de contador y luego cambiar a la broca más pequeña que vas a utilizar para perforar a través de todo el camino. Esta manera usted tiene una guía de centro punto para ambos orificios.
Brocas Forstner se recomiendan para uso sólo con una prensa del taladro porque están diseñados para utilizarse en 90 grados y no en un ángulo. Sin embargo, he utilizado los con un taladro de mano trabajando en una superficie sólida, con apalancamiento adecuado y una buena dosis de precaución.
