Paso 6: Rehacer los metros
1. Inspeccione el medidor.
Abrir el medidor y revísela cuidadosamente y determinar la mejor manera de avanzar.
Los metros que compró de allelectronics.com eran todos del mismo fabricante por lo que todos tenían la misma fuera de los casos, tornillos de montaje y configuración básica.
2. Tome el medidor aparte.:

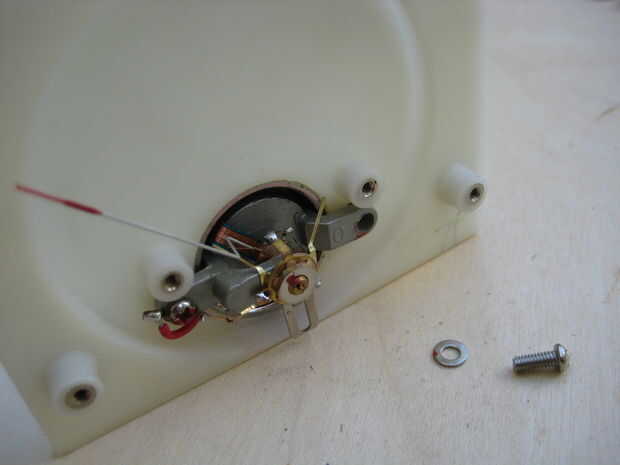

Después de quitar la tapa frontal, placa frontal y la parte posterior del medidor me destornilla el movimiento de la caja y tiró de él hacia adelante. Los tres de estos metros contienen electrónica necesaria en la parte posterior del medidor por los terminales de conexión.
Corté los cables dejando suficiente a cada lado para que pudiera ser reatados posteriormente.

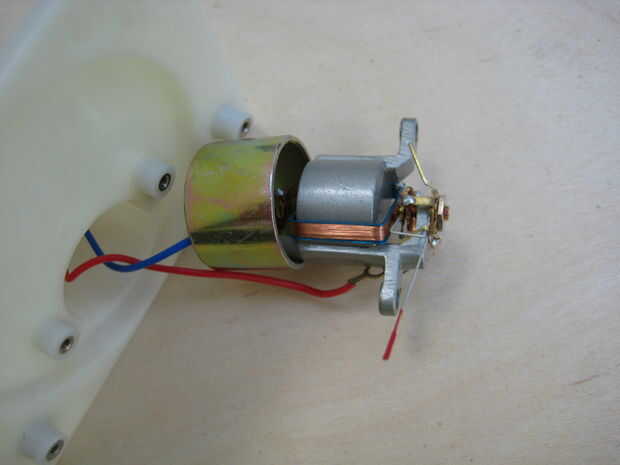

3. Retire el casquillo de la caja de medidor.
El casquillo cilíndrico que se muestra en la foto tres es difícil de eliminar. Tomar el movimiento y colocar con seguridad a un lado antes de empujar a través.
4. Monte el casquillo en el nuevo panel de metro.
El agujero necesario para estos metros era ligeramente más grande que 7/8". Un poco de lija era necesario para que encajen. Es importante lograr un ajuste de ajuste por lo tanto no sobre arena. Una vez que hay suficiente espacio utilice un trozo de madera y un martillo que golpee en su lugar.

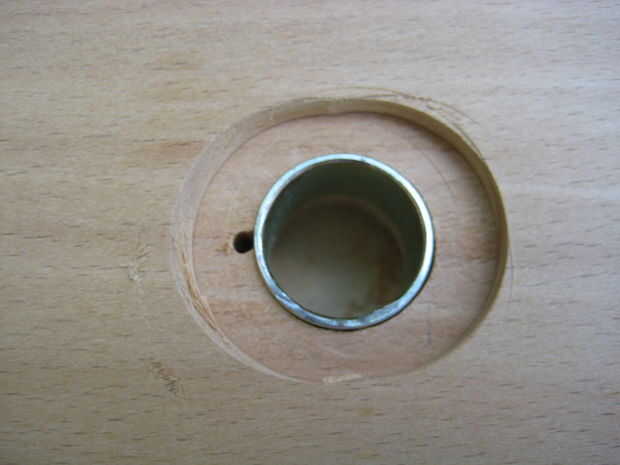

5. Taladre un orificio secundario al lado del buje.
Cuando usted revise el medidor te darás cuenta que el cable conectado al frente del movimiento no pasa a través del buje, pero junto a él. Perfore un pequeño agujero para este alambre a través de la alimentación. No lo ponga directamente en línea con el agujero de montaje como bloqueará de montaje correctamente el movimiento.
Ver imagen 4.

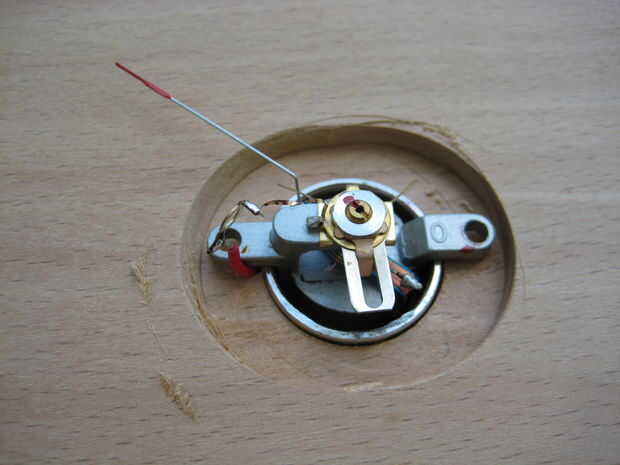

6. montar de nuevo el movimiento.
Esto es muy delicado y es absolutamente necesario que el movimiento se centra en el buje y perfectamente cuadrado. Si no se unen. Mantener el movimiento y golpear suavemente la aguja que oscila de un extremo a otro libremente. Si se pega en cualquier punto deberá reajustar.

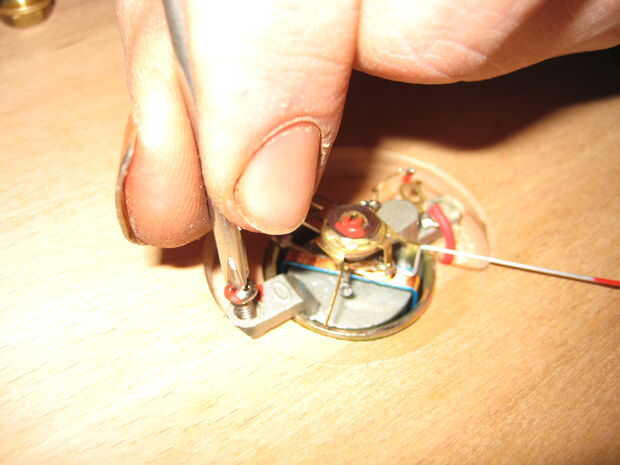

Utilizando un trozo de madera perfore una prueba con un poco del agujero y ver cómo se ajusta el tornillo de montaje del medidor. Si el tornillo está diseñado para un hilo de metal funcionará un agujero piloto en madera dura.
Utilice la punta que determina trabajar mejor para perforar los agujeros para montar el movimiento.
Tenga cuidado en este paso. Si los agujeros son ligeramente apagados será muy difícil de ajustar.
7. montar la parte de atrás del medidor.

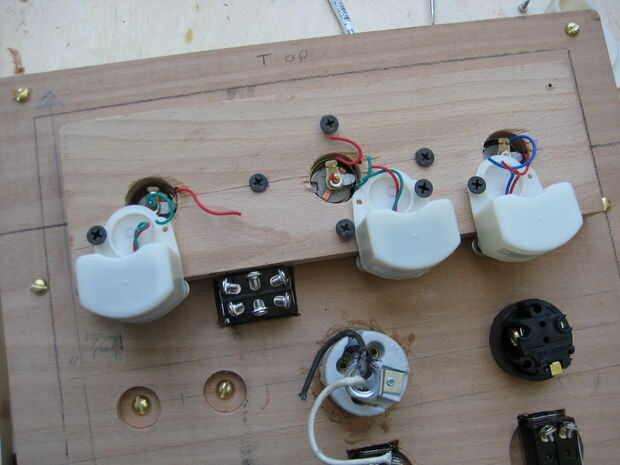

(Imagen 6) debe atornillar la parte posterior del medidor con los conectores y la electrónica necesaria para que los cables pueden ser reatados y movimiento de la Asamblea no pondrá tensión en los cables que podrían dañar el movimiento o tire de ella fuera de la alineación.
8. Vuelva a colocar los cables.
Simplemente conecte los cables de la derecha. Es importante tener la espalda derecha asociada con el movimiento de la derecha. Como se puede ver en imagen 6 la 5A y 15A metros tienen los cables del mismo color.

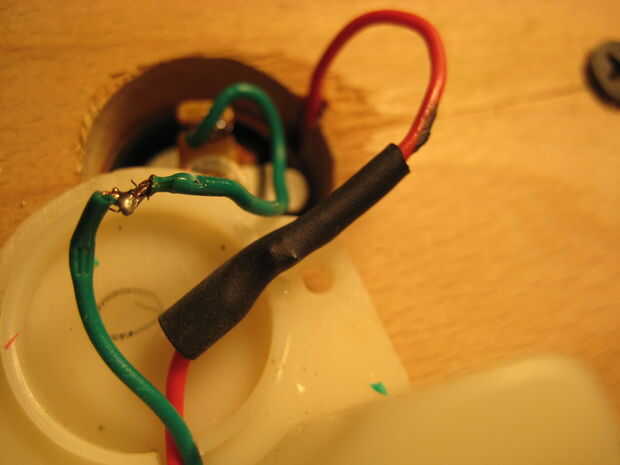

He utilizado una pequeña cantidad de soldadura y tubería para empalmar los cables detrás del encogimiento del calor. (imagen 7)
