Construir un mejor controlador de LED RGB. (12 / 15 paso)

Paso 12: Instalación del procesador.

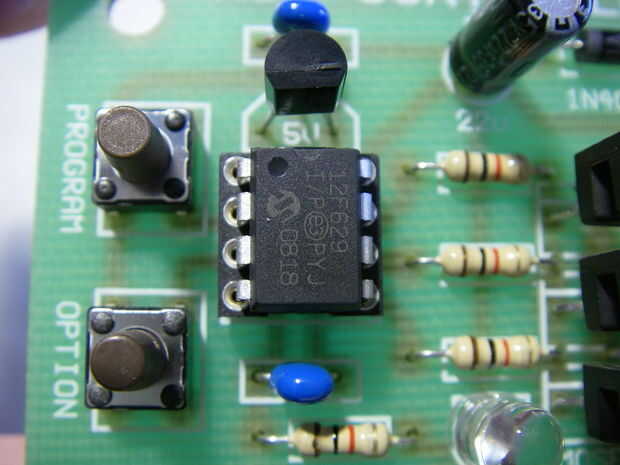

El PIC es el chip que básicamente hace todo el trabajo. Normalmente se suministra previamente conectado a una buena calidad pines zócalo para proteger contra daño durante el envío de vuelta. Puede ya sea todo el conjunto de chip y el zócalo en la soldadura suministrado, o desconectar el chip, soldadura en el conector y entonces conecte el chip hacia lo nuevo.

El chip es sensible a la polaridad y el guión en un extremo debe ir en la dirección indicada en la placa. El zócalo también tiene un guión que empareja.

Este chip es lo que hace todo el módulo de trabajo. Es un microcontrolador PIC programado a plena capacidad con delgado y eficiente código de máquina (assembler). Uso de código máquina fue lo único que era posible dar 16 millones de color resolución manteniendo el PWM (Pulse Width Modulation) lo suficientemente rápido como para prevenir el parpadeo. También era la única manera de darle el chip a la inteligencia para entender el color y ser capaz de generar colores al azar en diferentes pallets en tiempo real.

Me tomó mucho tiempo para perfeccionar el software a su actual nivel. Todos los color generación y morphing algoritmos están seriamente entretejidos para hacerlos como lean y rápido como sea posible y todavía deja espacio para algunos efectos más frívolos y divertidos.
