Construir un mejor controlador de LED RGB. (14 / 15 paso)

Paso 14: Cableado a LEDs para el controlador.

En la mayoría de los casos se utiliza una fuente de 12V para sus arreglos de discos de LED y los LED en los grupos de la serie de tres con una adecuada resistencia en serie del alambre. Si utiliza tiras de LED existentes diseñadas para 12V o los módulos vendo en mi sitio web en http://www.bigclive.com y van bien ya los LEDs y resistencias construcción en, o tendrán presente para acomodar los LEDs y las resistencias adecuados circuitos.

La fuente de alimentación está conectada con su positivo y negativo a la "+" y "-" conexiones como se muestra. Las dos conexiones "+" ya están commoned en el PCB, y la superior es la común para tus LEDs. S mejor usar una fuente regulada para garantizar que los LEDs no Haz llevados demasiado. Una fuente de alimentación de 12V regulados complemento barato y fácilmente disponible es ideal.

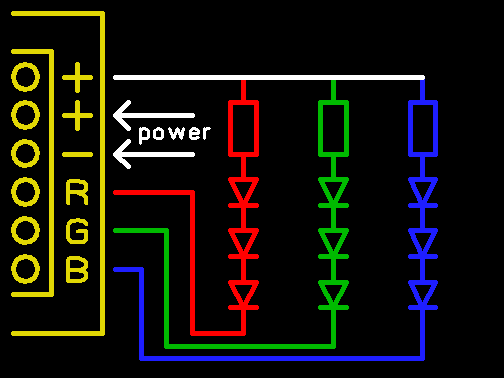

Si eres duro cableado LED o hacer tus propios paneles RGB entonces están conectados como se muestra en la imagen. Las resistencias se eligen para adaptarse a la tensión de los LEDs, pero en la mayoría de los casos puede utilizarse un valor medio. Normalmente esto sería:-

150 ohmios para el LED verde o azul.
270 ohms para los LEDs rojos.

Para paneles prefabricados que solo Conecte el positivo común la conexión positiva superior y las conexiones conmutadas de RGB para R, G y B respectivamente.
