Construir un mejor controlador de LED RGB. (1 / 15 paso)

Paso 1: Comenzar la construcción.

Al diseño PCB siempre intento hacerlos sola cara con grandes cojines gruesos y pistas. Esto los hace mucho más fácil de construir, modificar y reparar. La desventaja de esto es que a veces se necesitan enlaces, pero con un poco de cuidado puede reducir al mínimo el número necesario.

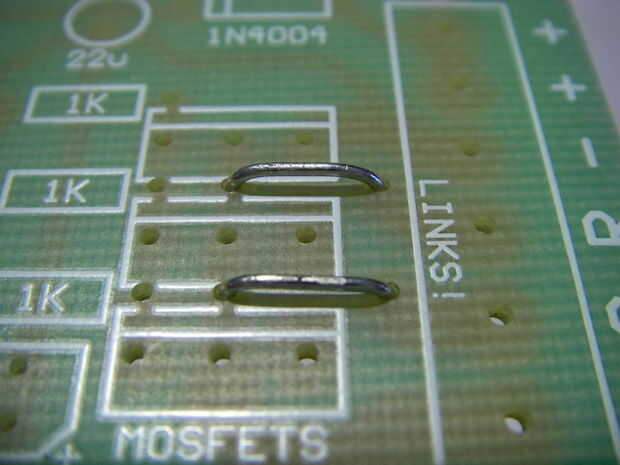

Los dos enlaces en este foro llevan la corriente completa de los canales rojos y verdes, por lo que deben ser bastante gruesa enlaces. Se puede utilizar un poco de alambre sólido o cable de componente de cortes. Me gusta usar lleva cortada de diodos ya que son agradables y gruesas.

Recomiendo el uso del tradicional plomo-estaño en la soldadura para mis proyectos. El moderno material de plomo es tan bueno como las cosas con base de plomo o en ninguna parte cerca tan fácil de usar. Plomo ha sido prohibido con eficacia de los productos de consumo producidos en masa por razones de seguridad pero sigue siendo perfectamente aceptable utilizar para DIY cosas como esta.
