Paso 3: Añadir las resistencias.
No son sensibles, a la polaridad para que puede ser insertado cualquier forma redonda. Perfeccionistas les gustaría hacer el color bandas todos leer en la misma dirección.

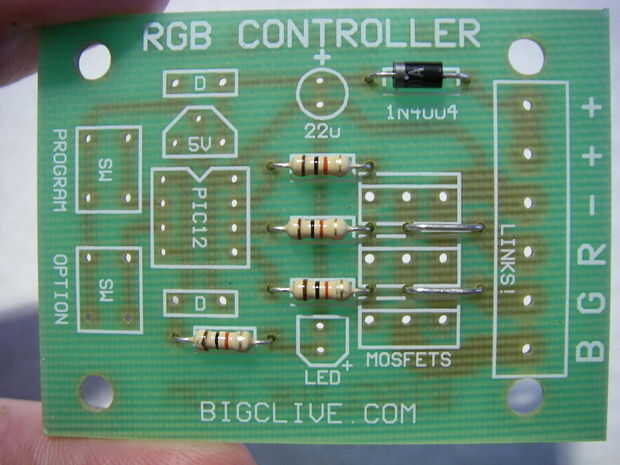

El grupo de tres resistencias en paralelo es para el control MOSFET, mientras que uno se sienta en la parte inferior de la PCB en sus el propios es para limitar la corriente a través del indicador de energía LED a unos mA.
El código de color en cada resistor se lee como sigue. Brown (1), negro (0), rojo (2), oro (5%). El valor de la resistencia se trabaja hacia fuera como 1, 0 y un multiplicador de 2 que significa dos ceros más. Por lo tanto es 1000 ohmios. La banda de oro indica que el valor medido tiene una tolerancia de más o menos el 5%.
