Construir un mejor controlador de LED RGB. (5 / 15 paso)

Paso 5: El indicador LED.

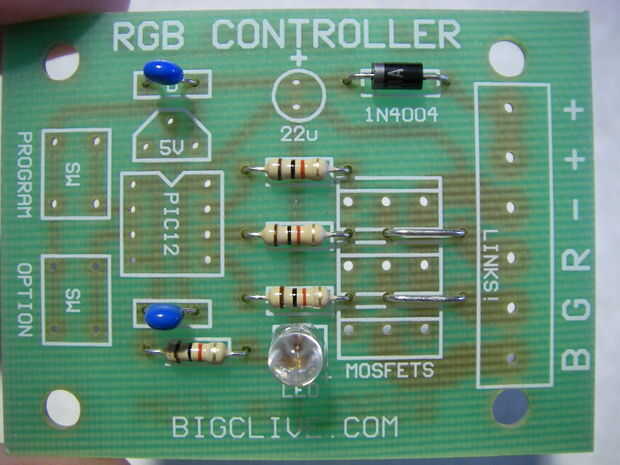

El indicador LED se iluminará solamente si está instalada la forma correcta de circular, así que tenga en cuenta que la posición de la PCB tiene un símbolo "+" para indicar el cable largo (el ánodo). LEDs tienen generalmente un más positivo y una pequeña superficie plana en el lado negativo del paquete de resina. Si se mira a través del LED, verá que uno de los electrodos es yunque formado dentro y tiene el chip, mientras que el otro electrodo es bastante delgado y apenas va por el lado del yunque. En general el yunque es el cable negativo (pero no siempre).

El indicador de power es una adición simple pero muy útil a cualquier módulo de control. Es solución de problemas mucho más fácil si usted puede ver que la unidad se enciende y la fuente de 5V es saludable.
