Construir un modelo robusto de SU (8 / 19 paso)

Paso 8: Más detalle interior

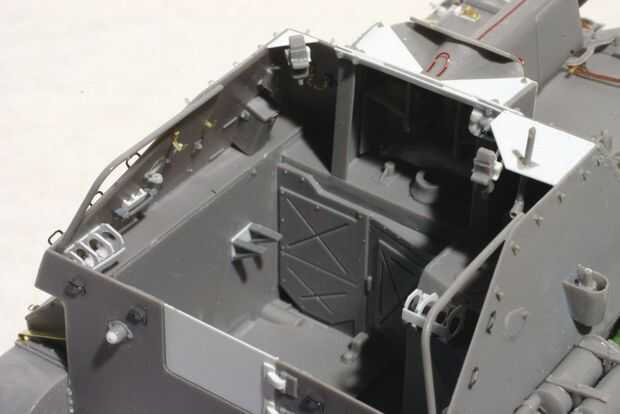

Hice una buena cantidad de cambios de pequeños detalles en el compartimiento de combate, incluyendo re-construye substancial de la munición tambor racks racks y ametralladora. Los 76mm munición estantes proporcionan el mayor dolor de cabeza como cada ronda tenía un pequeño clip de semicircular para sostenerla en lugar. Pasé un par de tardes probar varios esquemas para representar estos clips incluyendo varios intentos de vacío-formación y uso de tiras de PE, pero finalmente se estableció en el uso de tira de plástico en su lugar. Envuelve algunos.010 x.030 tú árbol de hoja perenne de la tira alrededor de una barra de cobre amarillo, sumergido en agua hirviendo y luego la apagó en agua fría para mantener su forma. Luego trocear la tira semicircular y ensamblado junto con algunos otros pequeños pedacitos como resultado en la forma final que se ve en las fotos. Dudo que muchos modelistas que desean ir a este nivel de esfuerzo, pero tal vez alguna firma del mercado vendrá con una ingeniosa manera de solucionar este problema.

Las rejillas de tambor de ametralladora eran mucho más fáciles. Comencé por perforar pequeños agujeros en.010 tú hoja de plástico, corte en cuadrados, entonces ajuste de los ángulos. A continuación hizo una plantilla simple con Tilo para mantener las placas individuales separadas uniformemente y había pegado las Asambleas usando las tiras de exteriores. Tengo una sospecha que algunos de los fabricantes de PE del After-market ofrecerá estos eventualmente.
