Paso 4: colocar y soldar el circuito
Este paso requiere la habilidad la mayoría de los otros, es decir, la habilidad para leer un esquema y la capacidad de la soldadura. Ambos tienen una increíble cantidad de recursos en y fuera de línea, así que incluso si no eres la mente más técnicamente, debe ser capaz de aprender ambos increíblemente rápido. Que yo sugeriría es de Sparkfun "Cómo leer un esquema".

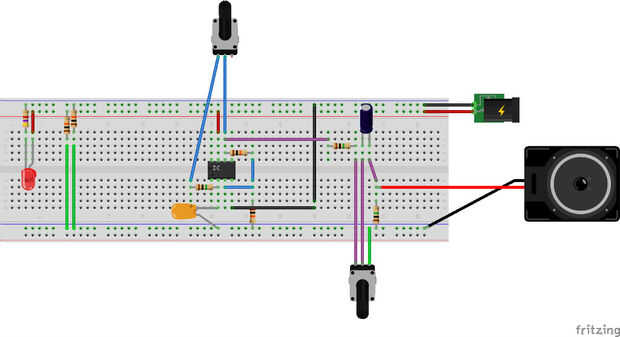

Es el esquema usado para el oscilador de onda cuadrada. Si usted está familiarizado con esquemas, puede parecer desalentador, pero llevará algún tiempo leyendo sobre esquemas y serás capaz de armar este circuito bastante fácilmente.
Nota que también he incluido una versión en pdf del esquema, en el caso de la primera de ellas es difícil de leer en tu navegador.
Si nunca has soldado antes, sugiero probando tus habilidades en un par de cables extras y componentes antes de intentar su mano en el circuito real.

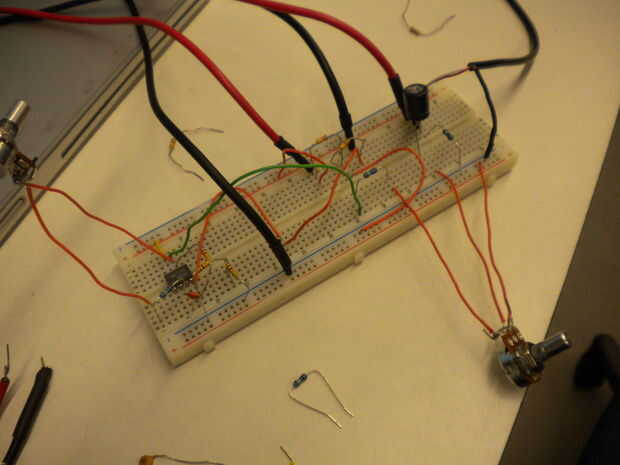

También, te sugiero conseguir un "protoboard," que es una herramienta que permite diseñar un circuito y probarlo antes de hacer cualquier cosa permanente. La segunda imagen de arriba es un ejemplo de la protoboard que funcionará. Porque breadboards están diseñados para ser cambiada fácilmente y son únicamente con fines de creación de prototipos, el protoboard probablemente no se verá exactamente como la mostrada aquí.
Si eres nuevo en diseño, Sparkfun.com tiene un gran tutorial para comprobar hacia fuera.
Después de haber montado el circuito, necesitará transferir a la Junta de "Perf" a soldar en forma permanente. Tómese su tiempo con este paso y asegúrese de que todas las conexiones son correctas y que no exceso alambres se toquen.

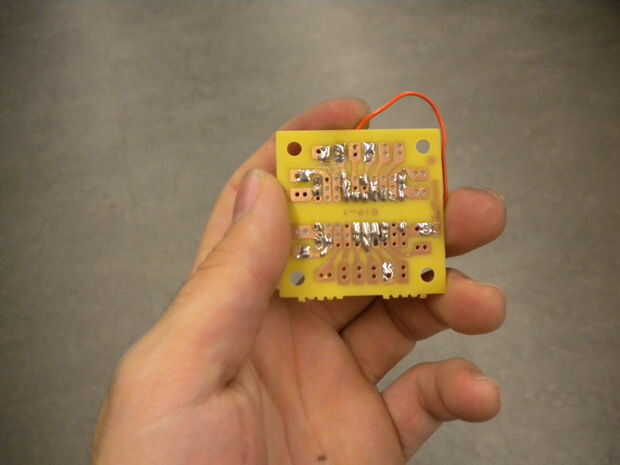

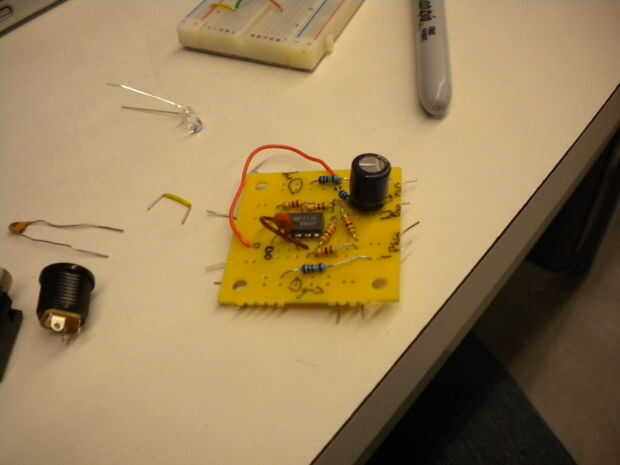

Cuando estés listo, todos los puntos de soldadura y entonces todo el exceso de cable cortado. Se muestra arriba es el Perf, soldado y unsoldered.
