Construir un Panel Solar de células (4 / 5 paso)

Paso 4: Edificio parte 3 - Final de la Asamblea

Así que ahora las células solares tienen alambres soldados a ellos, y hemos decidido en nuestra combinación de serie y paralelo para satisfacer nuestras necesidades.  Ahora lo que queda es encontrar un recinto para proteger las células lo que les permite protegerse de las inclemencias del tiempo pero todavía recibir la luz del sol.  Opté por usar marcos de imagen como el elemento principal.

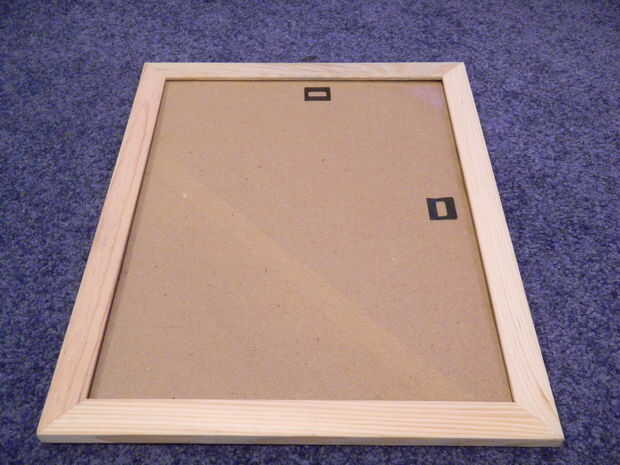

Me abrió los marcos y había doblado hacia atrás los pequeños pedazos de metal sosteniendo el cartón forro en su lugar.  Porque estos paneles estarán fuera, no cartón.

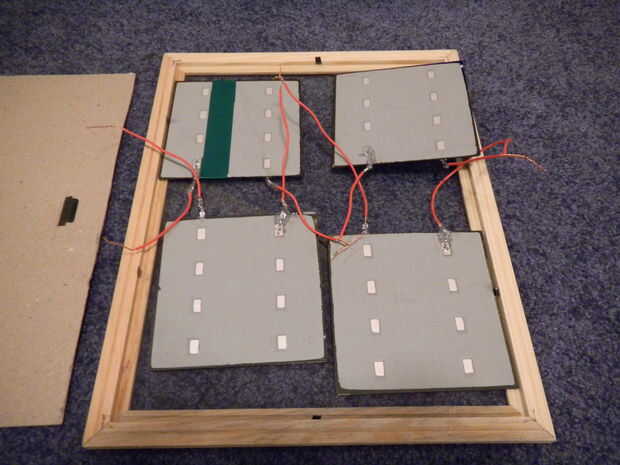

Usé cinta adhesiva para asegurar ligeramente cada célula en el vidrio del marco donde quería, haciendo mucho más fácil trabajar con.

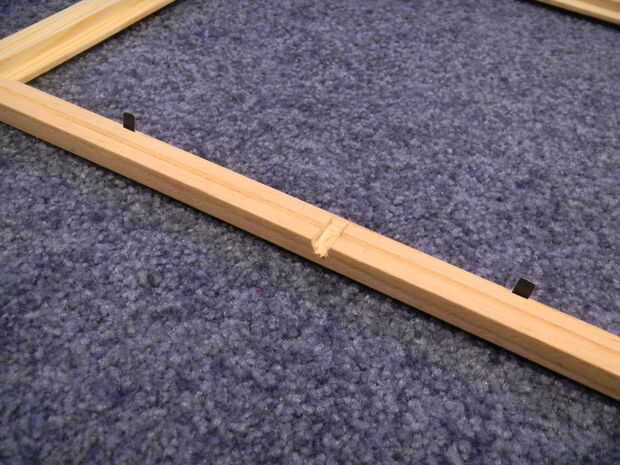

Usé mi herramienta rotatoria Dremel para cortar una pequeña muesca en el lado del marco de madera para que los cables tengan un lugar para dejar el panel.

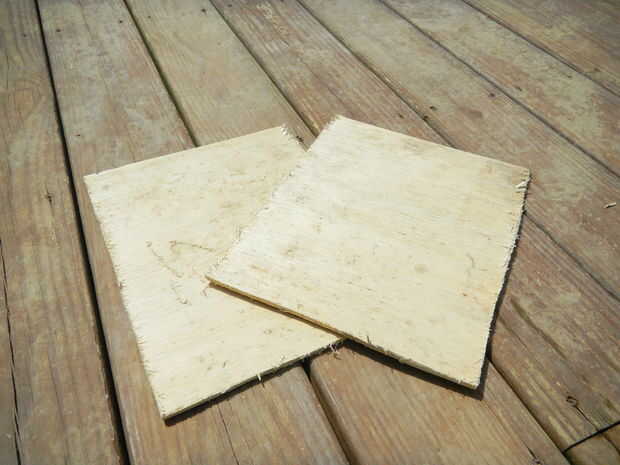

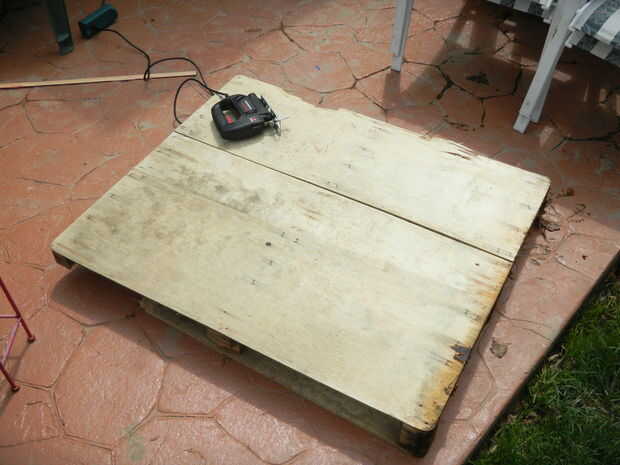

Corté un pedazo de madera de un palet recuperado las mismas dimensiones que mi marco de fotos.  Creo que las dimensiones del marco fueron 9,5 "x 12".  Luego corté una sección de hoja de goma espuma para las mismas dimensiones.

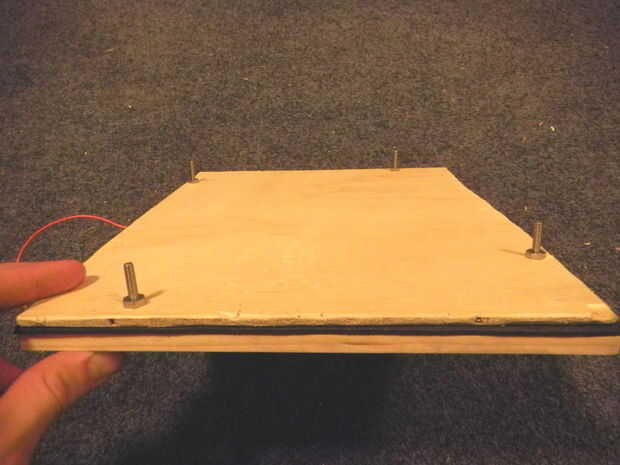

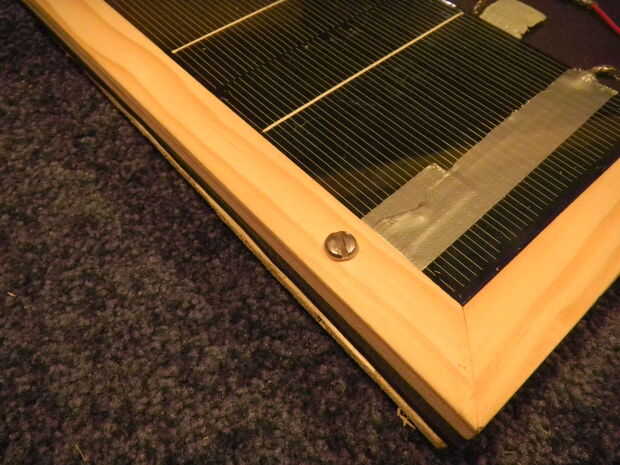

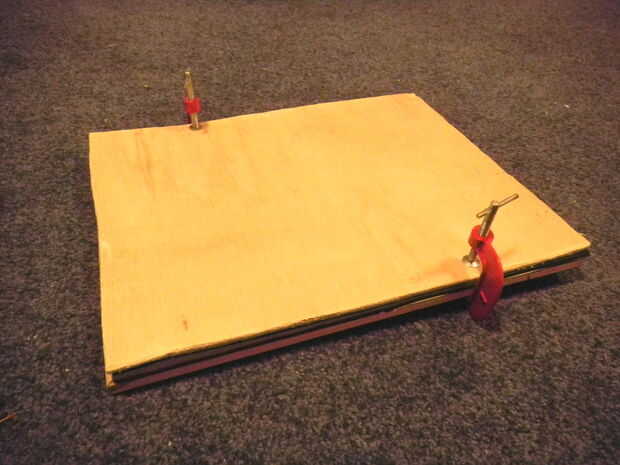

Sujeta el marco y madera junto con la hoja de goma espuma en el medio y cuatro perforado agujeros en los marcos así que la Asamblea podría ser atornillada entre sí, intercalando la espuma como un empaque y protección de las células.  Cuando miré los marcos, parecía que tenían pequeñas escuadras metálicas en las esquinas, manteniéndolos juntos, así que me no perforar agujeros en las esquinas de los marcos, pero unas pocas pulgadas a los lados.

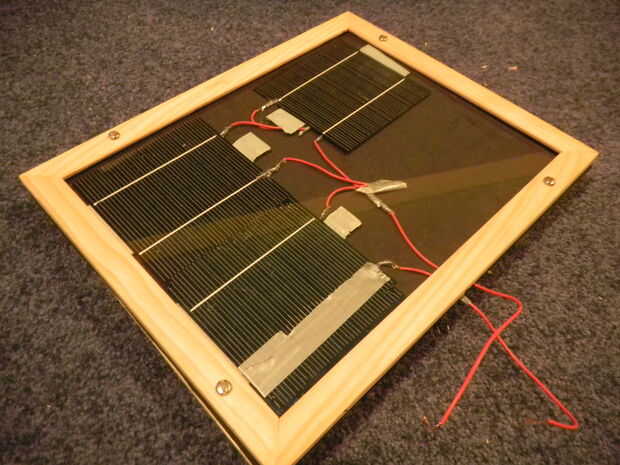

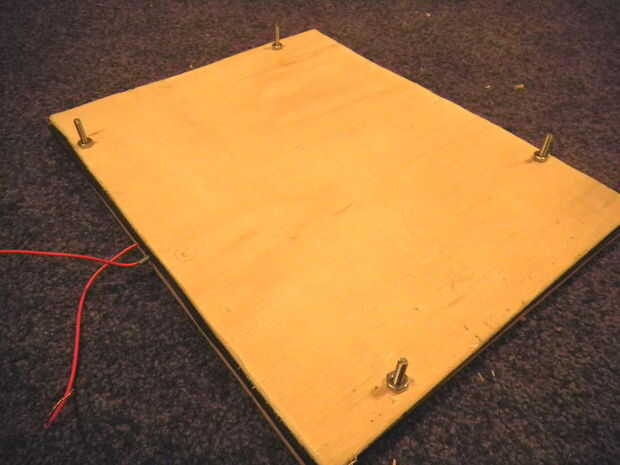

Utiliza tornillos y tuercas de acero inoxidable para celebrar todos juntos y sella la abertura donde los cables salieron el panel con pegamento caliente porque la apertura parecía demasiado grande y dejaría la humedad y otras cosas potencialmente dañinas en.
