Construir un par de estéreo altavoces (2 / 13 paso)

Paso 2: Diseño de la caja: parte 1: tipo de caja y su volumen

Después de que ha adquirido la unidad de crossover y controladores de altavoz, es hora de diseñar el recinto (que llamaré de ahora en adelante la caja). Es exactamente lo que parece (una caja) excepto tiene unos agujeros para los conductores del altavoz.

Tipo de caja

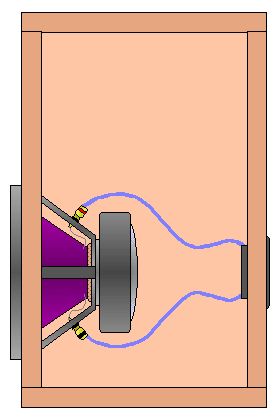

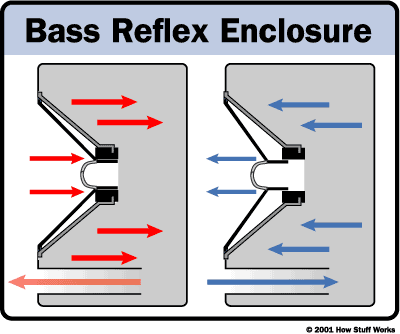

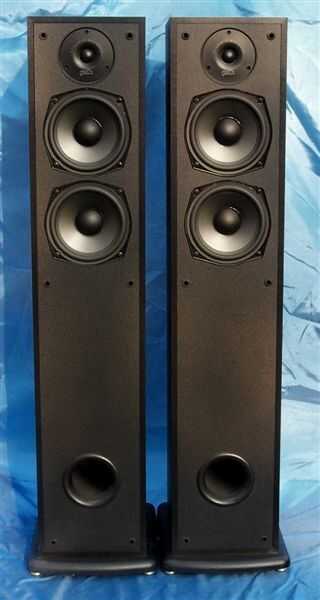

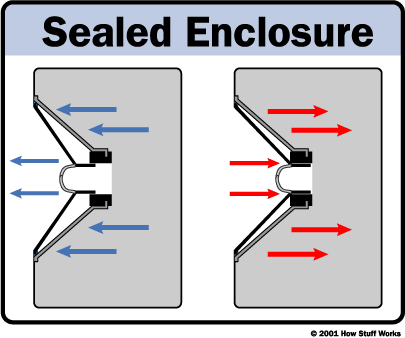

Hay dos tipos de cajas que podemos construir: una caja sellada o una caja ventilada. Una caja sellada es totalmente hermética y permite un menor volumen total y una respuesta de graves decente. Una caja ventilada tiene puertos permitiendo flujo de aire de la caja. Estos generalmente tienen una mejor respuesta de graves y mayores volúmenes. Estas son más complicadas de construir debido a que encontrar un puerto ideal requiere más medición y cálculo. Porque no tengo mucho espacio (y soy vago: P) construirá un altavoz de la caja sellada.

Encontrar el volumen
Primero debemos determinar el volumen ideal de este cuadro. Es muy importante construir una caja con un volumen adecuada para el altavoz para bajas audiofrecuencias. Un volumen excesivamente grande o pequeño hará que el altavoz para que suene "fuerte" o "hueco". Esta tabla da caja aproximada volúmenes para el correspondiente tamaño de woofer:

Tamaño de woofer... Volumen del recinto
4"........................... 0.25 - 0,39 pies cúbicos
6"........................... 0.35 - 0,54 pies cúbicos
8"........................... 0,54 - 0,96 pies cúbicos
10"......................... 0,96 - 1,80 pies cúbicos
12"......................... 1.80-3,50 pies cúbicos
15"......................... 3.50-8,00 pies cúbicos

Tengo un woofer de 10" pero puesto que el espacio es un problema, voy a hacer mis cajas tan pequeñas como sea posible. El volumen de mi caja será ligeramente menos de 1 pie cúbico. aquí está una guía más detallada para encontrar volúmenes de caja

El siguiente paso es diseñar el cuadro en detalle completo.
