Paso 3: Diseño de la caja: parte 2: dimensiones
10.0" a través de X 10.0" X 16,0" alto profundo = 1600 pulgadas cúbicos o pies cúbicos 0,926
Esto es una estimación porque las paredes de la caja tienen espesor. Idealmente la caja debe ser ligeramente mayor, pero para mi situación, no estoy tratando de hacer que los altavoces de sonido más perfectos, pero el más conveniente. Su cierre bastante a pies cúbicos 1 para mí.

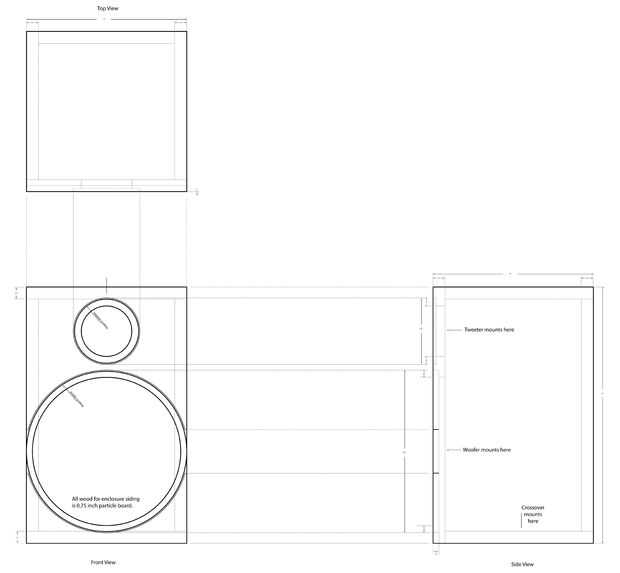

He redactado algunos diagramas que muestran las dimensiones de las cajas que se construirá. Son un poco pequeños viéndolas en instructable de visor de fotos así que aquí están los enlaces directos a las imágenes jpg.

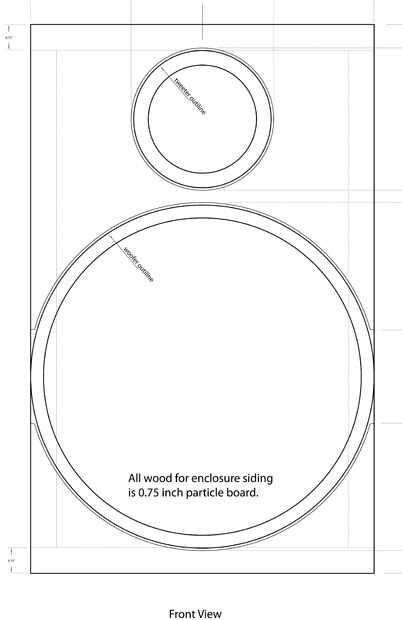

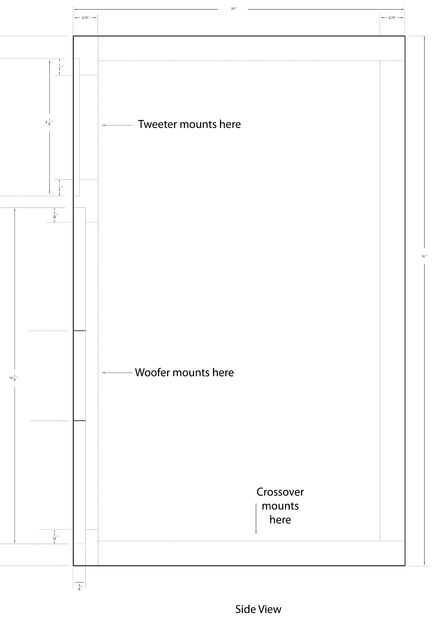

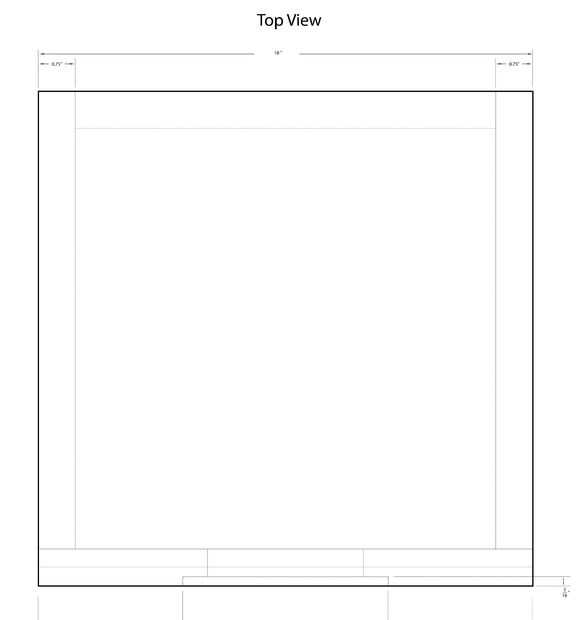

Vista frontal... Side View ............................... Top View ............................... Vista completa
O haga clic en zoom o Presione ctrl y desplácese hacia arriba o hacia abajo con el ratón para acercar o alejar (este acceso directo es muy útil en muchas otras aplicaciones también) puede ser una buena idea de abrir una nueva pestaña/ventana para fácil visualización (a la derecha haga clic en -> abrir en Nueva pestaña)
Mis esquemas se hicieron con illustrator de adobe, que trabajó como un encanto. Te recomiendo dibujar diagramas como estos para altavoces ya que ayuda a aclarar exactamente qué piezas (laterales) y cuánto cada uno tiene que ser.
En mi caso habrá 4 tamaños diferentes:
1) la pieza frontal:... 10,0 "X 16,0"
2) la pieza posterior:... 8,50 "X 14.5"
3) las piezas superior e inferior:... 10,0 "X 9,25"
4) las dos piezas laterales:... 9,25 "X 14.5"
tablero de partícula gruesa del 0,75" se utilizará para todas las piezas. Ahora estamos listos para salir y comprar un tablero de partículas. (Asegúrese de obtener una pieza lo suficientemente grande como para ser cortar todos los pedazos más pequeños)
En el siguiente paso nos corte cada lado a sus dimensiones correspondientes y los agujeros de la ruta.
