Paso 4: Construir su circuito controlador
Mapa de las clavijas en su convertidor de USB a TTL como esta:
PIN - señal
1 - reset
2 - + 3, 3V
3 - + 5V
4 - TXD (transmitidos datos)
5 - RXD (recibidos datos)
6 - Gnd (tierra)
El diagrama de arriba muestra un punto muy importante para mantener este kit dev "bolsillo", que utilizamos la energía del puerto USB para alimentar nuestro circuito. El estándar USB exige un mínimo de 100 mA que esté disponible en cualquier puerto USB que cumple con el estándar. Mayoría de los puertos que he tratado (o siquiera oído hablar de) ofrecen más que eso. ¿De cualquier manera, 100 mA es abundancia suficiente para diseñar y probar circuitos pequeños (después de todo, usted no estar desarrollando una ENIAC o algo como eso sobre la marcha, derecha?
Usted también necesitará trazar los pines en el microcontrolador. Usando el pinout incluido en la hoja de datos de AT-tiny2313, surgió
PIN - señal
1 - reset
2 - RXD
3 - TXD
10 - Gnd (tierra)
20 - Vcc (+ 5V)
Con el AT-tiny, tienes espacio suficiente en una sola placa. Si utilizas algo más grande, como el AT-mega8 para Arduino o la hélice, necesita tomar un poco de la segunda placa para el puerto serie.
En mi Arduino PDK, que muestro en la imagen principal, utilicé el diagrama esquemático proporcionado por Todbot con:
1 - reset
2 - RXD
3 - TXD
7 & 20 - + 5V
8 y 22 - Gnd (tierra)

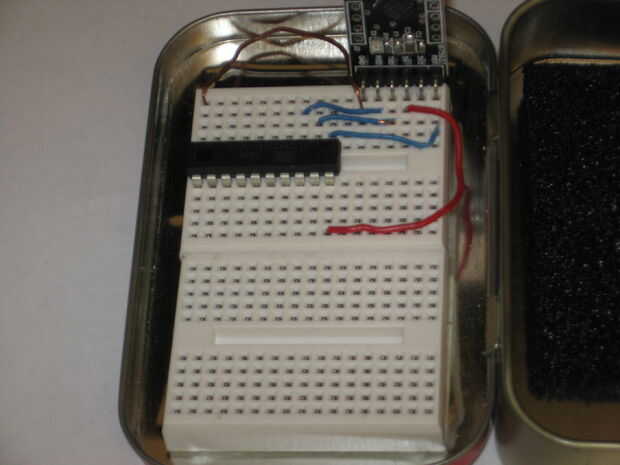

A continuación, encontrar un lugar adecuado en tu protoboard y coloque el chip y el convertidor (aviso que en mi protoboard ATtiny, el convertidor está conectado a la parte superior - hacia la bisagra de la caja de Altoids - con pin 1 en la parte superior de la placa). En el PDK Arduino, el convertidor tuvo que ser enchufado en la segunda placa. Ahora, usando cables cortos, solo "conectar los puntos." Es una buena idea utilizar colores diferentes para los diferentes tipos de señales. En mi protoboard te darás cuenta que usé rojo y negro (ok, por lo que es realmente marrón - pretend) para la + 5V y tierra. Hubiera sido mejor si había utilizado diferentes colores para reset y los cables de datos, pero no tengo disponibles mientras haciendo este instructable. Me salté el pin 2 en el conversor, ya que no necesito + 3.3V para este kit.
Asegúrese de que los cables corta y planos contra la placa. Esto evitará que el circuito que basura al cerrar la tapa y el PDK del transporte. Le quite el convertidor USB cuando sea el momento para cerrar la caja y pasar.
