Construir un Piano de grande (9 / 10 paso)

Paso 9: Y las claves del trabajo

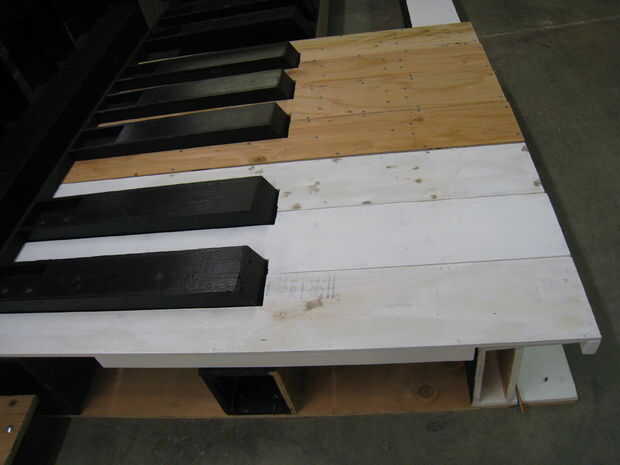

Si usted construye un Piano grande utilizando algún tipo de sensor del tacto en las teclas, entonces podría ser mecánicamente estática-pero que no es que hicimos. Elegimos utilizar interruptores de botón simple para reconocer las pulsaciones de teclas, las teclas que mueven y su diseño mecánico se convierte en el problema de la "clave" en el Piano grande del edificio.

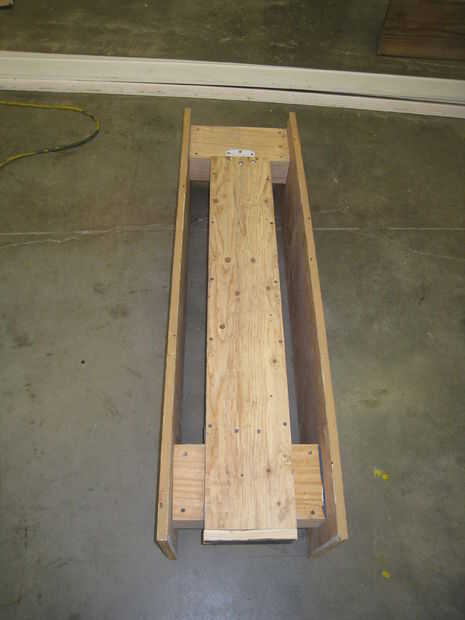

Lo primero que hicimos fue prototipo una clave única por lo que podemos solucionar cualquier problema mecánico y un diseño que podría ampliarse a las teclas completo 28. El único prototipo clave fue muy valioso y nos ha salvado de cometer errores en una escala más grande. Descubrimos varias cosas:

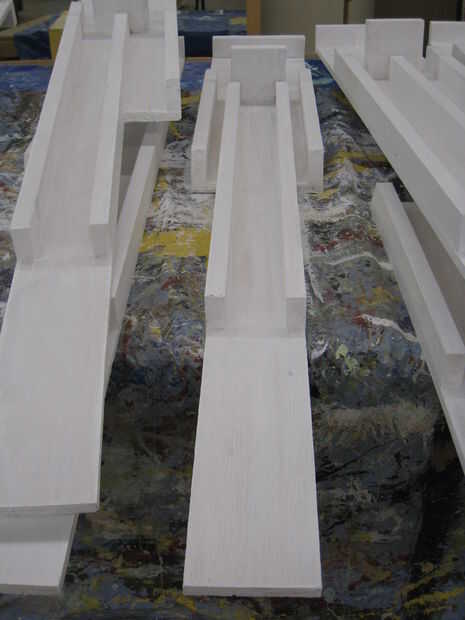

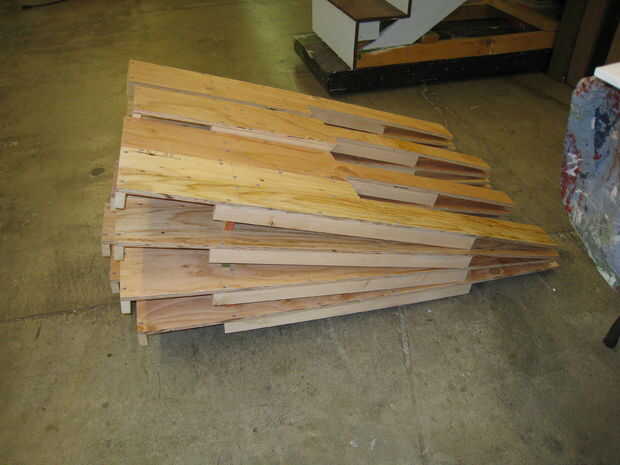

* Cada tecla debe reforzarse para manejar la carga juega. Una clave no reforzada se flexionará demasiado y probablemente rompería en uso. Finalmente había construido las teclas de madera contrachapada de 1/2" y había reforzada con listones de 3 o 4 a lo largo de las teclas. Con ese refuerzo (y soportes) las teclas pueden manejar a una persona de 200 libras que saltar sobre ellos.

* Teclas necesitan restringida en ambos arriba y abajo del movimiento. Es evidente que el movimiento clave necesita ser detenido mientras la tecla está siendo presionada hacia abajo. Menos obviamente la clave también debe ser refrenada en la hacia arriba dirección. Si no la frenas terminas con un "sproingggg" tipo ruido y acción como tecla vuelve.

* Teclas que deba ser rellenado. Madera en la madera es muy ruidosa. Al igual que el fieltro en un piano de verdad, el gran Piano hace el uso liberal de cinta de espuma para rellenar las superficies que chocan entre sí. Mantiene el ruido y hace la acción clave sentirse mejor.

Clave abisagrar:

Inicialmente nos persiguió la opción simple/obvia para abisagrar clave. Esto fue para poner una bisagra de la puerta en el otro extremo de la llave y apoyar cada tecla con dos resortes entre la parte inferior de la llave y es soporte mecánico. Este enfoque puede funcionar pero tiene algunas desventajas:

* Bisagras metales tienden a ser ruidosas y una sola bisagra (todos tenemos espacio para) permitirá jugar de lado a lado en la llave.
* Bisagras y resortes son caro y el costo es sujeto a x28 escala.

Hemos decidido intentar un acercamiento más peligroso (sobre todo para mantener el costo bajo). Decidimos utilizar la elasticidad mecánica de la madera sí mismo para formar la bisagra y el resorte para cada tecla. Una lengüeta de madera en el extremo de cada llave se queda sin reforzado y actúa como una regla de madera en el borde de un escritorio.
