Construir un poder suministrar para su guitarra pedales (2 / 7 paso)

Paso 2: Piezas y herramientas

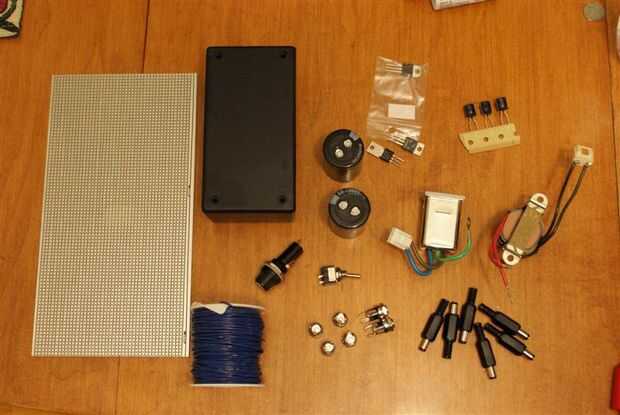

Partes:

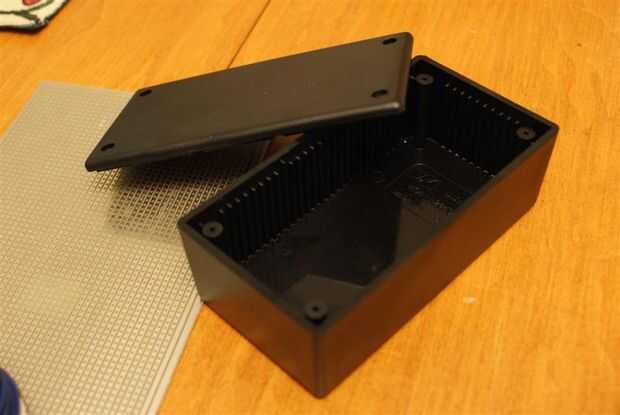

-5" largo por 2.5" ancho por 1.75" altura cuadro de proyecto

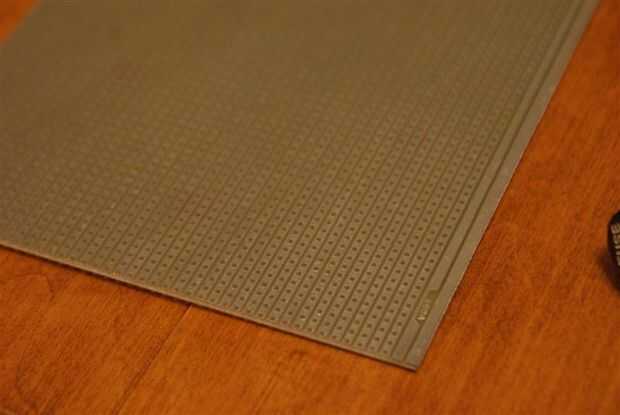

-Segmento de placa perforada, veroboard (es como perfboard pero el cobre es en tiras, ver foto)

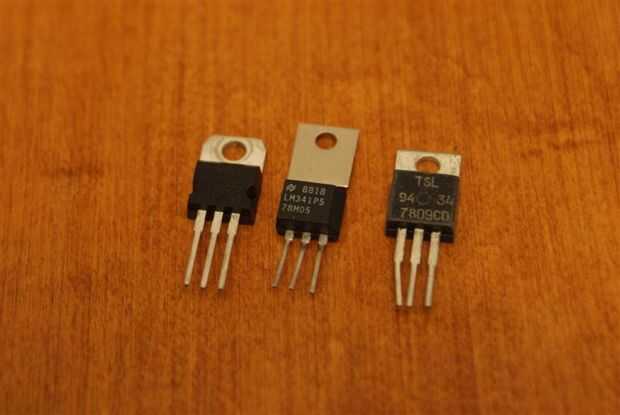

-7809 (9v) o 7812 (12 v) regulador de voltaje lineal, dependiendo de las tensiones y la configuración que desee

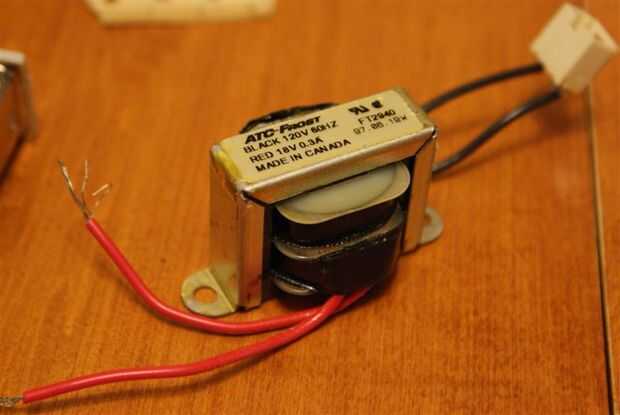

-Transformador de 18V

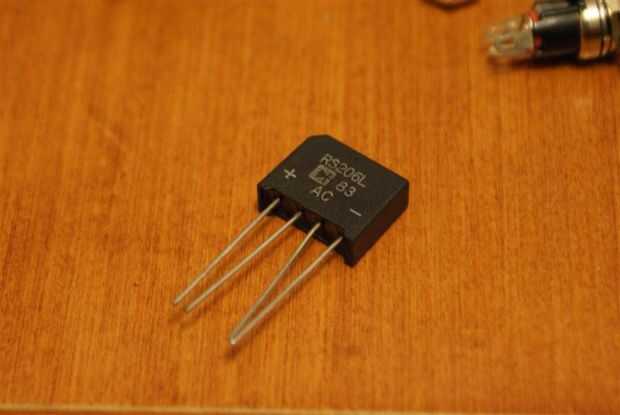

-Puente rectificador

-Conector de alimentación IEC

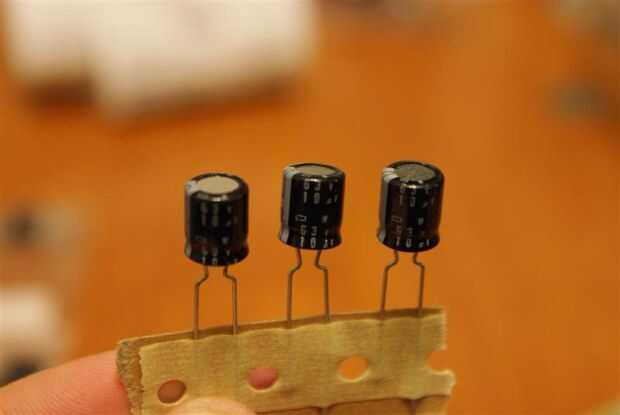

-Dos condensadores de 50V de 10000uF (menos versión de overkill: 100uF)

-Tres 10uF 63V condensadores

-Interruptor de palanca

-LED verde

-soporte de LED 5mm

-resistencia 220 ohm

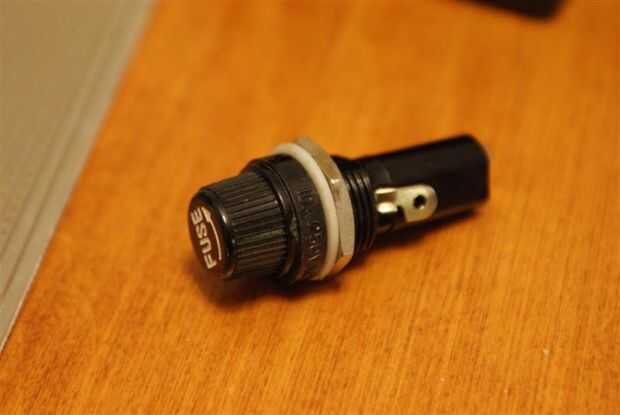

-Portafusibles

-fusible de 100 mA

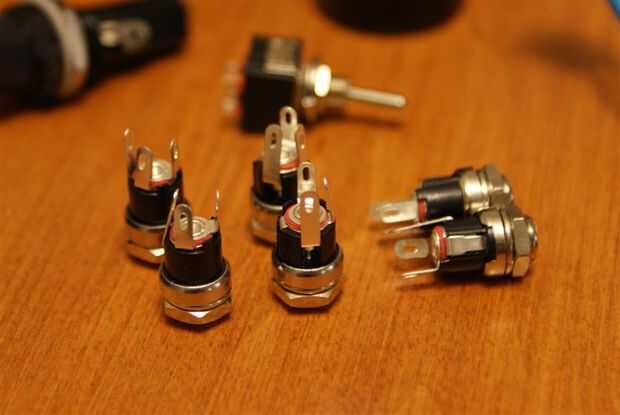

-Seis tomas de 2,1 mm DC

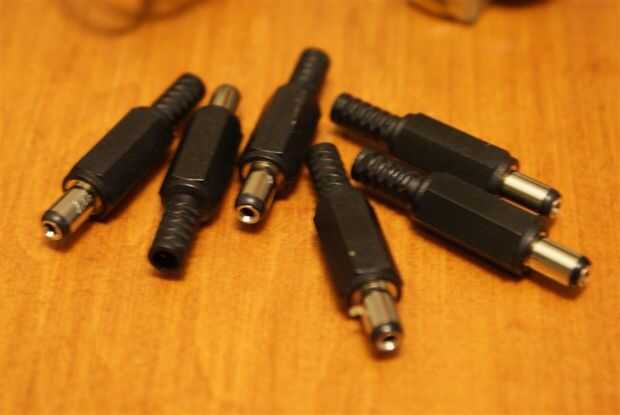

-Seis conectores de 2,1 mm DC

-Pies de goma adhesivo

-Alambre

-Soldadura

-Surtidos tuercas y tornillos

-Pequeño segmento de aluminio

-Cinta adhesiva

-Cinta de aislar

Herramientas:

-Taladro y broca set

-1 1/4" broca sierras

-Pistola de pegamento caliente

-Soldador

-X-acto cuchillo

-Pelacable

-Tenazas

-Plaza

-Regla

-Archivo plano

-Vernier

-Multímetro
