Paso 3: Perforación y corte
Cubierta de cinta adhesiva marcar agujeros, perforar agujeros, perfore orificios de tamaño apropiados con pilotos como referencia.
Versión larga:

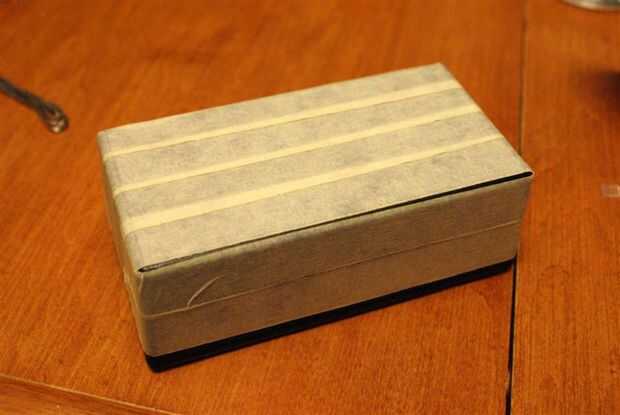

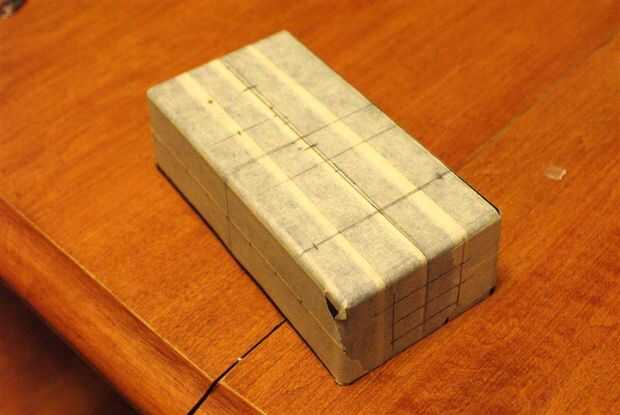

Hice el trazado a mano alzada, el centro del cuadro utilizando la Plaza, medir y dimensionar las ubicaciones utilizando los componentes de la marca. Para que sea más fácil escribir en la caja, cubierta de cinta adhesiva. Use un lápiz afilado para que usted puede conseguir marcas precisas y puede borrar si comete un error. Tómese su tiempo y conseguirlo derecho, theres no hay vuelta atrás una vez que comience la perforación.

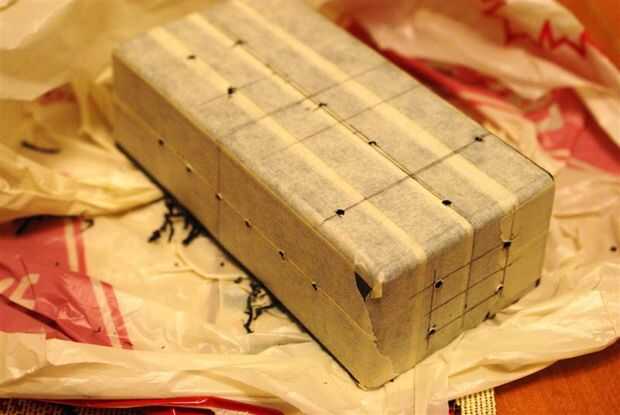

Utilice una 1/8" o 3/32 broca para taladrar agujeros piloto en cada orificio de la marca. Para el agujero del conector IEC, taladro en cada esquina del rectángulo.

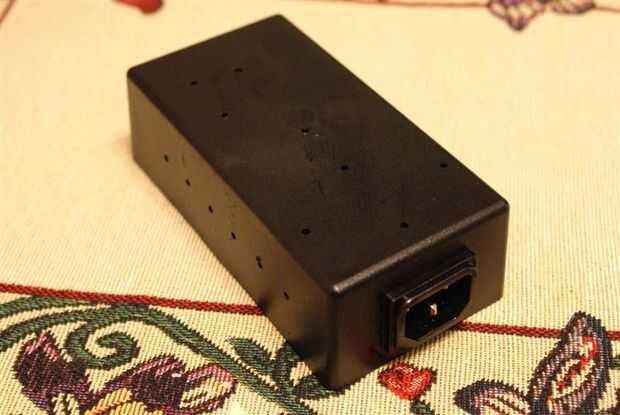

Después de perforar agujeros en las esquinas he utilizado un 1/4" broca para perforar alrededor del perímetro del rectángulo, teniendo cuidado de no pasar por los bordes. Luego, utilizar unos alicates para ajustar el plástico restante fuera del centro y utiliza el archivo plano para presentar en un rectángulo de áspero. Mantener archivo y prueba de ajuste el conector hasta que encaje bien. Tener cuidado con conectores IEC que tienen bridas de hace estallar-hacia fuera para fijarlos en su lugar, puesto que aquellos son más probables diseñadas para cerramientos de metal y plástico grueso puede impedirles de bloqueo en su lugar. Tuve que cambiar por un conector que tenía tornillos de montaje debido a esto. Una vez que el conector en su lugar, pueden perforar los agujeros para tornillos o pernos y tuercas sin problemas.
El resto de los agujeros será necesario perforar adecuado a los tornillos que has seleccionado para montar el transformador y el diámetro de sus condensadores. Mi condensadores fueron 30mm de diámetro, para que un taladro de 1 1/4"(aprox 32,5 mm) funcionó muy bien. El diámetro de la mayoría DC jacks es aproximadamente de 8mm, pero verifique con un vernier antes de perforar.

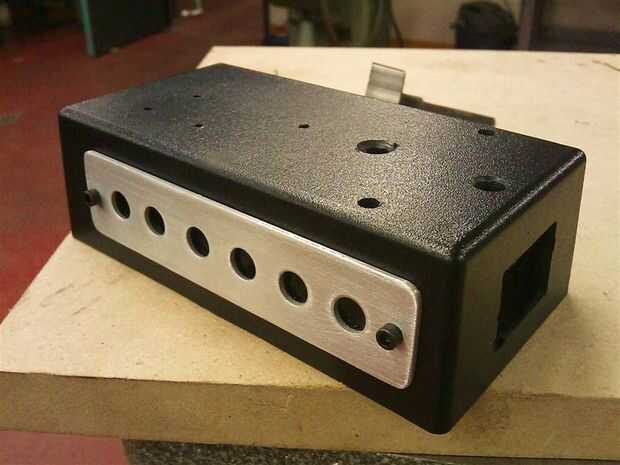

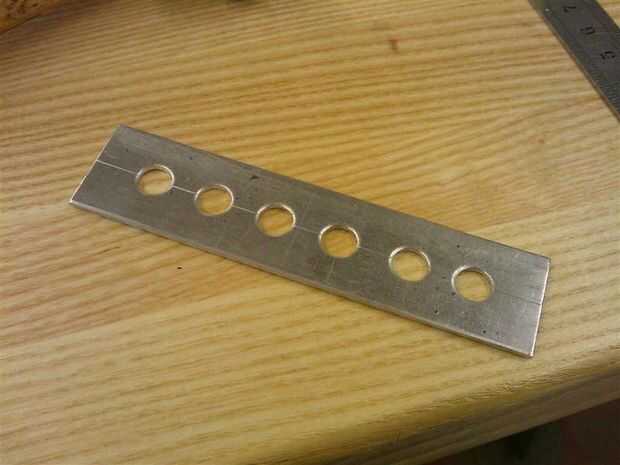

La placa de aluminio que va sobre los conectores de CC es 4" largo por 1" de ancho. Utiliza una 5/16 broca para los orificios en ella, espaciados aparte de 5/8". Puede utilizar el archivo bastardo para eliminar las esquinas afiladas y algún papel de lija de 120 grano para suavizar los bordes y le dan un aspecto pulido. Utilicé tornillos de cabeza hexagonal roscados 4,40 para asegurarlo en su lugar.
