Paso 4: Circuito edificio
Construir el circuito, recuerda cortar los rieles sobre la placa perforada para separar los gajos.
Versión larga:

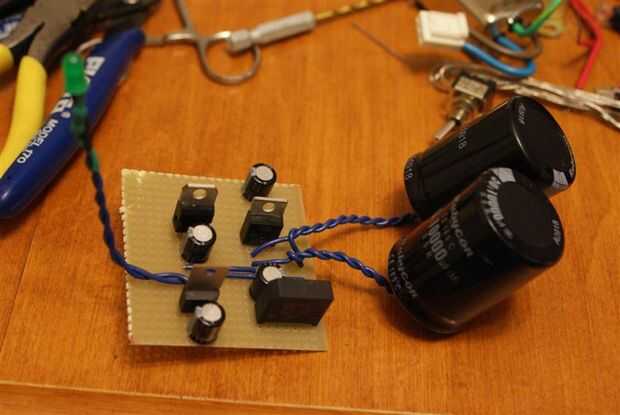

Ahora que el chasis está ordenado, la siguiente fase es cableado hasta el tablero de circuito. Medir el interior de la caja del proyecto y determinar cuánto espacio se puede utilizar para el trazado de circuito. Utilicé una pieza de 2" de 2.5" y ajuste muy bien y fue fácil rellenar con los componentes.
Si usted no consigue una pieza corta de ese tamaño, la forma más fácil de cortar sin necesidad de utilizar herramientas eléctricas es marcar el borde en romper con el cuchillo x-acto, y luego romper sobre el borde de una mesa, sujeta firmemente ambos lados de la rotura. Puede que necesite romper más de lo que quieras con la primera rotura.

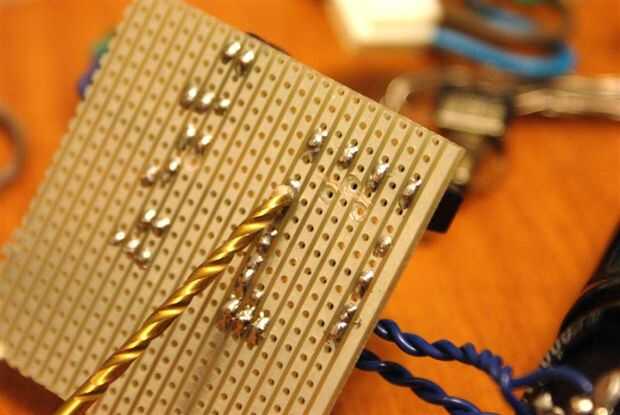

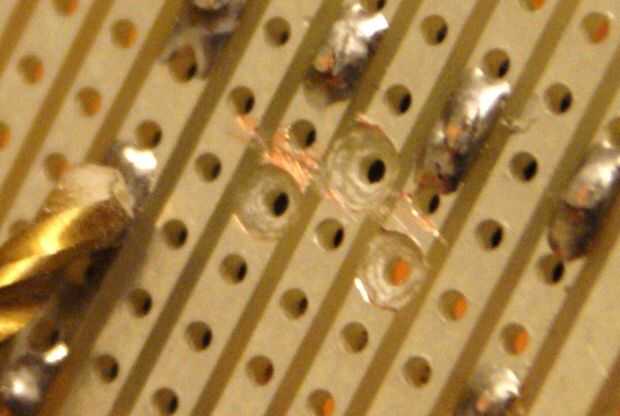

Para cortar los rastros en una placa perforada, puede utilizar una broca de taladro en su mano y sólo se convirtió en uno de los orificios hasta que el metal es raspado lejos y roto. Una foto a continuación muestra el resultado.

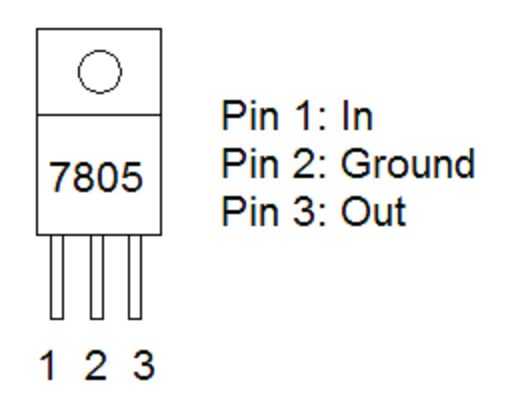

No tengo un plan entrar en esto, pero básicamente sólo configurar + rieles y alineados los reguladores sobre ellos. Los reguladores que todos utilizan el voltaje de entrada del transformador (18V AC termina siendo alrededor de 28V DC) y terrenos del común, por lo que pueden ser colocados en una línea, y entonces se pueden cortar las conexiones de pines de salida con la broca.
Alambré los condensadores grandes de Pensión porque yo quería que sobresalen de la parte superior del chasis, y sólo ocupan demasiado espacio en la PCB.
La soldadura de la resistencia de 220 ohmios para el LED. Luego suelde los cables a la resistencia y el LED y conecte el cable positivo del LED (la pata más larga) a la salida del regulador de 5V y el cable negativo a cualquier punto negativo en el tablero.
El circuito de prueba es difícil, así que sólo triple-comprobar que todo es correcto. Antes de encenderlo utilizar un multímetro para comprobar cortocircuitos entre la tierra y el voltaje de entrada y comprobar cada tensión de salida con el voltaje de entrada y la tierra para asegurarse de que nada se pone en cortocircuito hacia fuera y causaría daño.
