Paso 5: montaje
Versión larga: los mejores componentes son para comenzar con los conectores de CC. Usé pegamento caliente para sostenerlos en su lugar, porque las partes roscadas no eran lo suficientemente largos para alcanzar a través del plástico y el aluminio y todavía tienes espacio para una tuerca. Asegúrese de que son todos rectos alineados (mal estado esta) para que sean más fáciles de alambre hacia arriba. Utilizar porciones de pegamento caliente para asegurarse de no conseguir empujaron cuando está enchufado.
A continuación, instalar el transformador, fusible soporte y receptáculo IEC. Utilice tuercas y pernos para el IEC y el transformador y la tuerca provista con el portafusible para sujetar en su lugar. También poner el interruptor en su lugar para que usted puede atar con alambre la parte AC del circuito antes de la Junta y grandes tapas de la manera.
Dicho, ahora es un buen momento para conectar más del circuito. Soldar un cable desde el lado primario (120V) del transformador a uno de los lugares en la parte posterior del receptáculo IEC. Los dos que están junto a que ellos son el vivo y el neutro, menor es la tierra que no utilizamos ya que esto es una carcasa de plástico. Conecte el otro cable desde el lado primario del transformador para el soporte de fusible, luego soldar un cable del soporte de fusible en el interruptor y el conmutador a la conexión restante en el receptáculo IEC. La cadena debe ser:
IEC -> transformador -> fusible -> Toggle switch -> vuelta a IEC

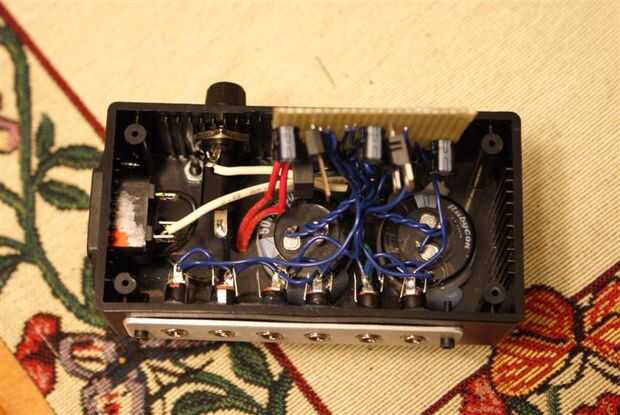

Ahora que los que estén en su lugar, poner en la placa de circuito y tapas. Para colocar los condensadores, puse una atadura alrededor de cada uno y luego dentro descansaba en la amarra y había pegado en lugar.
