Paso 6: Montaje continuó

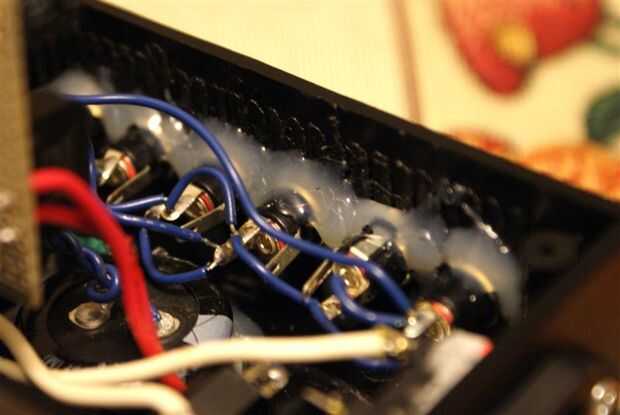

Para conectar los conectores de CC, corte nueve trozos de alambre de aproximadamente 1" de largo. La soldadura de los cables desde el pasador central de 1 Jack a la centro de toma 2, toma 3 toma 4 y 5 de Jack a Jack 6. Con los segmentos restantes de 1", wire encadenar a un restante pines en cada conector. Esto unirá todos los negativos juntos.
Corte cuatro 3" segmentos de cable. Soldar un extremo de cada uno a la salida del regulador de 12V, 9V regulador salida, salida del regulador de 5V y un punto negativo común, respetuosamente. Luego de la soldadura de los otros extremos a un pin de centro de un conector de 12V, un jack de 9V, un conector de 5V y los negativos de jack Margarita, respetuosamente.
Colocar el soporte del LED y coloque el LED en.
Con el tablero encima de las tomas, asegúrese de que no hay ningún cortocircuito, especialmente en el lado AC del circuito, cuidadosamente del enchufe en la fuente de alimentación y ver si funciona. Utilice un multímetro para comprobar que no hay 12 v en las tomas de 12V, 9V 9V, etc.. El LED deberá encenderse.
SEA EXTREMADAMENTE CUIDADOSO CUANDO TENGA LOS CABLES VIVO 120V EXPUESTA QUE PODRÍAN ELECTROCUTAR MUY FÁCILMENTE.
A continuación, poner alguna cinta eléctrica a través de los conectores de CC para que nada en el circuito puede tocarlos y cortocircuito. Las placas de metal en los reguladores están conectadas a tierra y se corta a cualquier cosa que toquen. La cinta también los pines de los condensadores y alrededor de las conexiones de 120 VAC para seguridad.

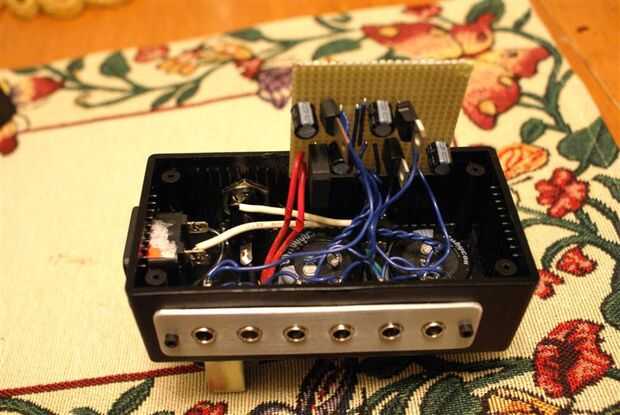

Si todo funciona muy bien, doble el tablero del circuito hacia el caso. Un lindo toque sería poner alguna cinta adhesiva de dos en la parte posterior de la misma y pegarlo en el interior de la placa de cubierta. Tornillo de la caja cerrada.
