Construir un Portable (relativamente) auto contenido sistema de altavoces (4 / 11 paso)

Paso 4: Hacer el estéreo a Mono conversión

Lo que estamos haciendo esto es debido allí a ser solamente una torre. Usted podría preguntar, "el amplificador es estéreo, así que ¿cuál es para preocuparse? Bueno, el amplificador es estéreo y tiene salidas estéreo, pero aquí es lo que quería hacer. Quería hacer una señal de audio mono en el amplificador para que los canales izquierdo y derecho juegan ambos sonidos. Al hacer esto, puedo tomar cada salida para cada altavoz, capaces de hacer cada driver (NSW1 y NS3 tiene una salida máxima de 25watts, jugando ambos sonidos).

Sin embargo, no es tan simple como crees que es lo que es en mono. Como se ve en el paso anterior, puede quemar el dispositivo simplemente usando mono stero adaptador como un stero adaptador mono.

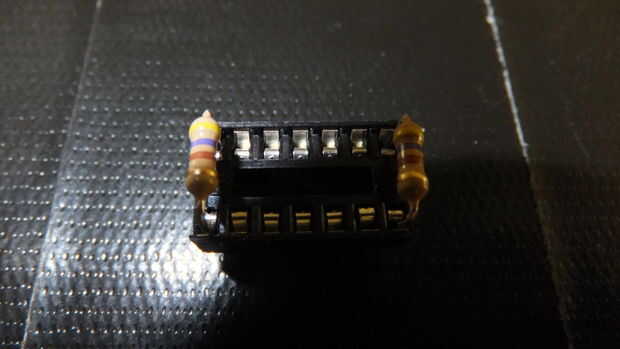

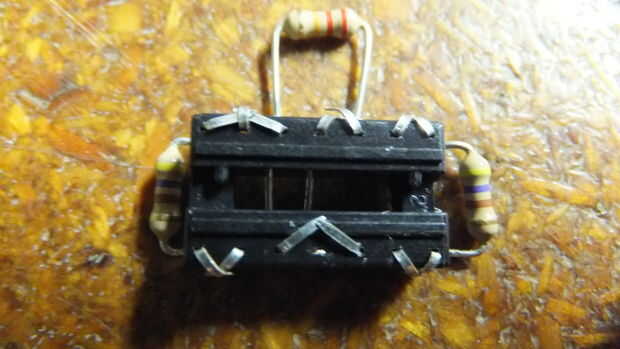

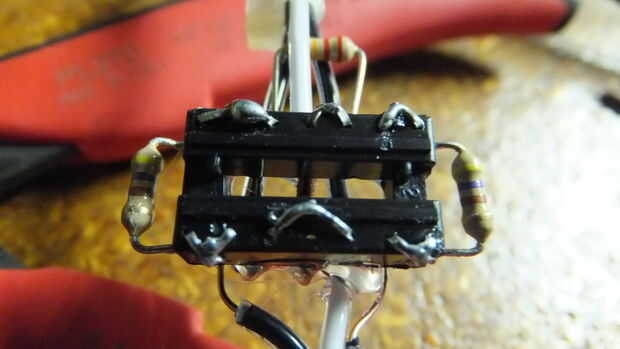

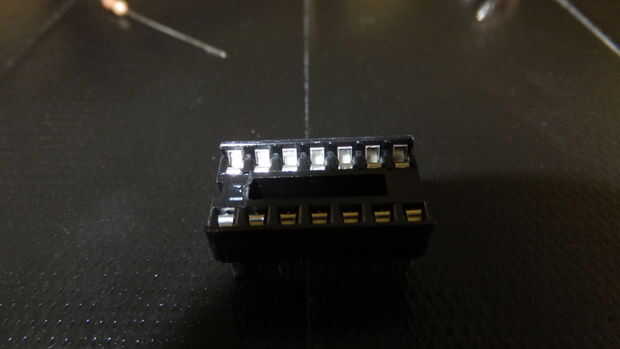

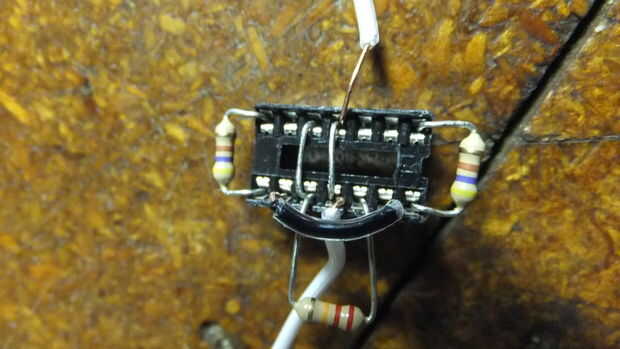

Aquí es lo que tienes que hacer. necesita el soporte IC 14 una resistencia de 22kohm 5% y dos resitors de 5% de 470 ohm. También se necesitan varios puentes, cables cortos. Así que lo de soldadura caliente y mirar las fotos.

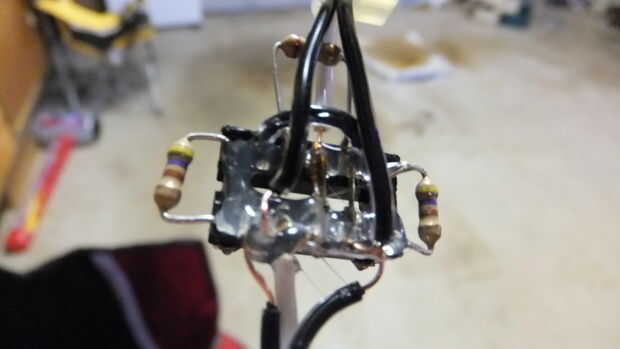

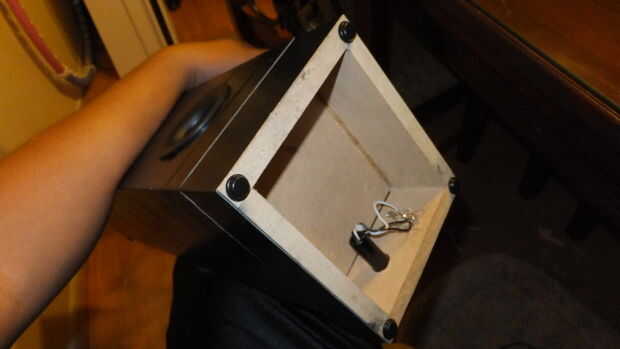

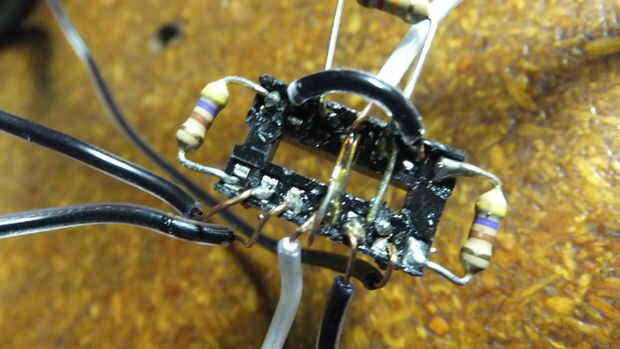

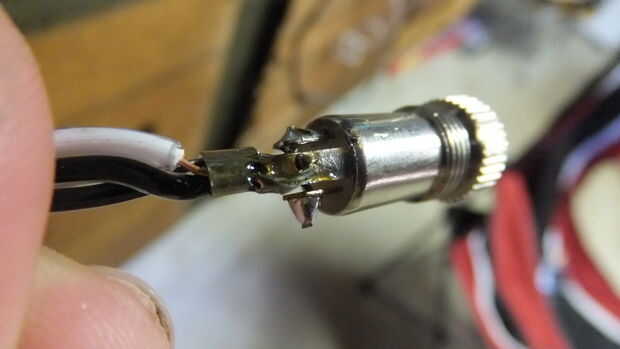

construir el pequeño circuito primero y conecte el conector de audio última. Debe enviar el audio cables y uno de los motivos hacia fuera a través del orificio desde el interior y luego soldar al conector de audio en, porque desea la Junta poco debajo del altavoz y usted no podrá enviarlo aunque ese pequeño orificio.
